Radiator nawijany- taśma ze stali nierdzewnej

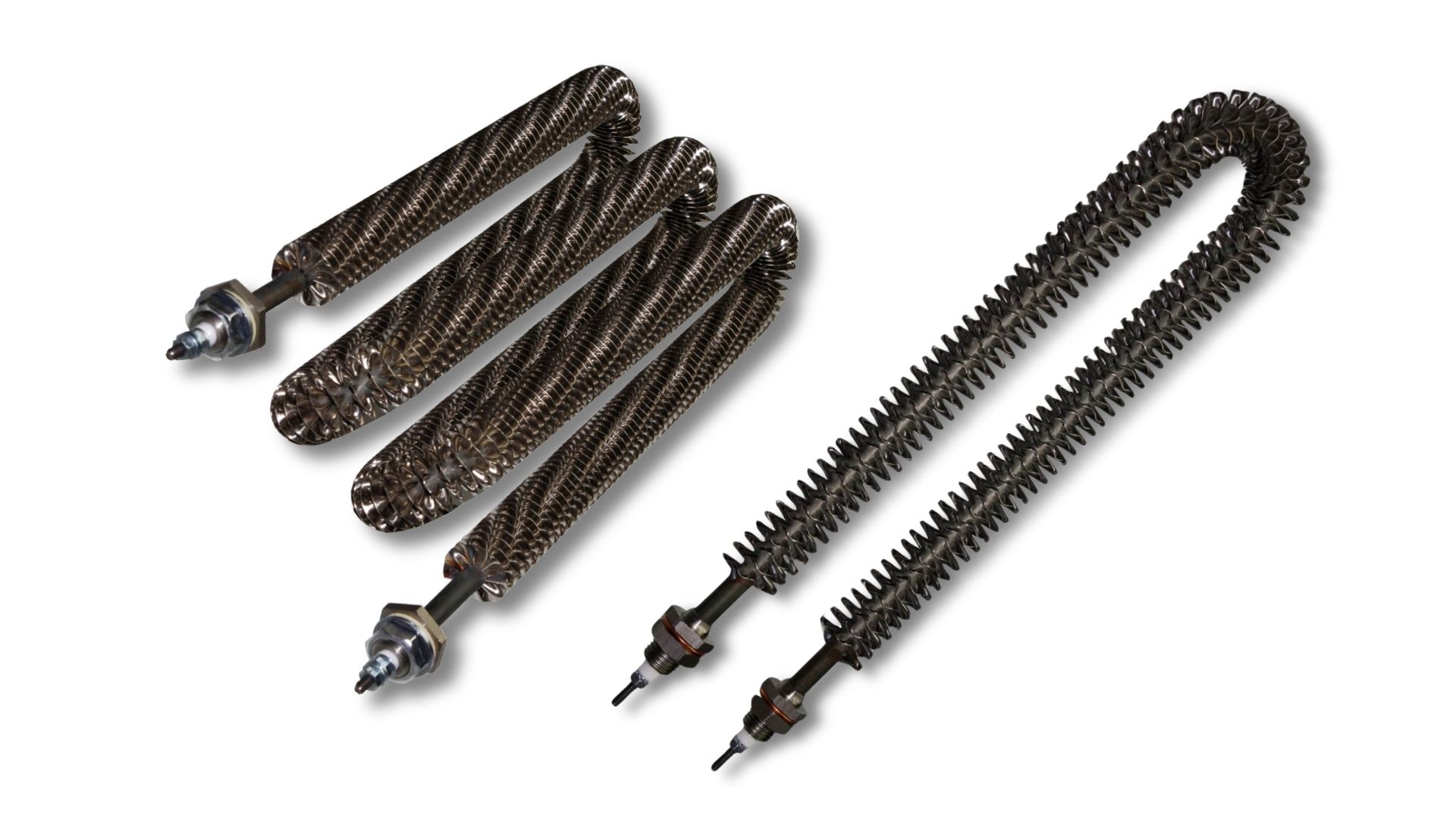

Grzałki rurkowe z radiatorem nawijanym to elementy grzejne, w których na płaszcz rurki spiralnie nawija się taśmę ze stali nierdzewnej. Taka konstrukcja wielokrotnie zwiększa powierzchnię wymiany ciepła, obniża temperaturę płaszcza przy tej samej gęstości obciążenia i wydłuża trwałość w typowych aplikacjach ogrzewania powietrza i gazów (konwekcja wymuszona i swobodna).

Materiały płaszcza i radiatora

Standardowo stosujemy stale nierdzewne AISI 304, AISI 309 oraz AISI 321.Na życzenie klienta dobierzemy inny materiał oraz wykonamy elementy z bardziej szlachetnych materiałów takich jak INCOLOY. Dobór gatunku zależy od warunków korozyjno-temperaturowych. W zależności od gatunku rury, dopuszczalna temperatura powierzchni rury w naszych wyrobach wynosi nawet 800 °C .

Technologia radiatora nawijanego

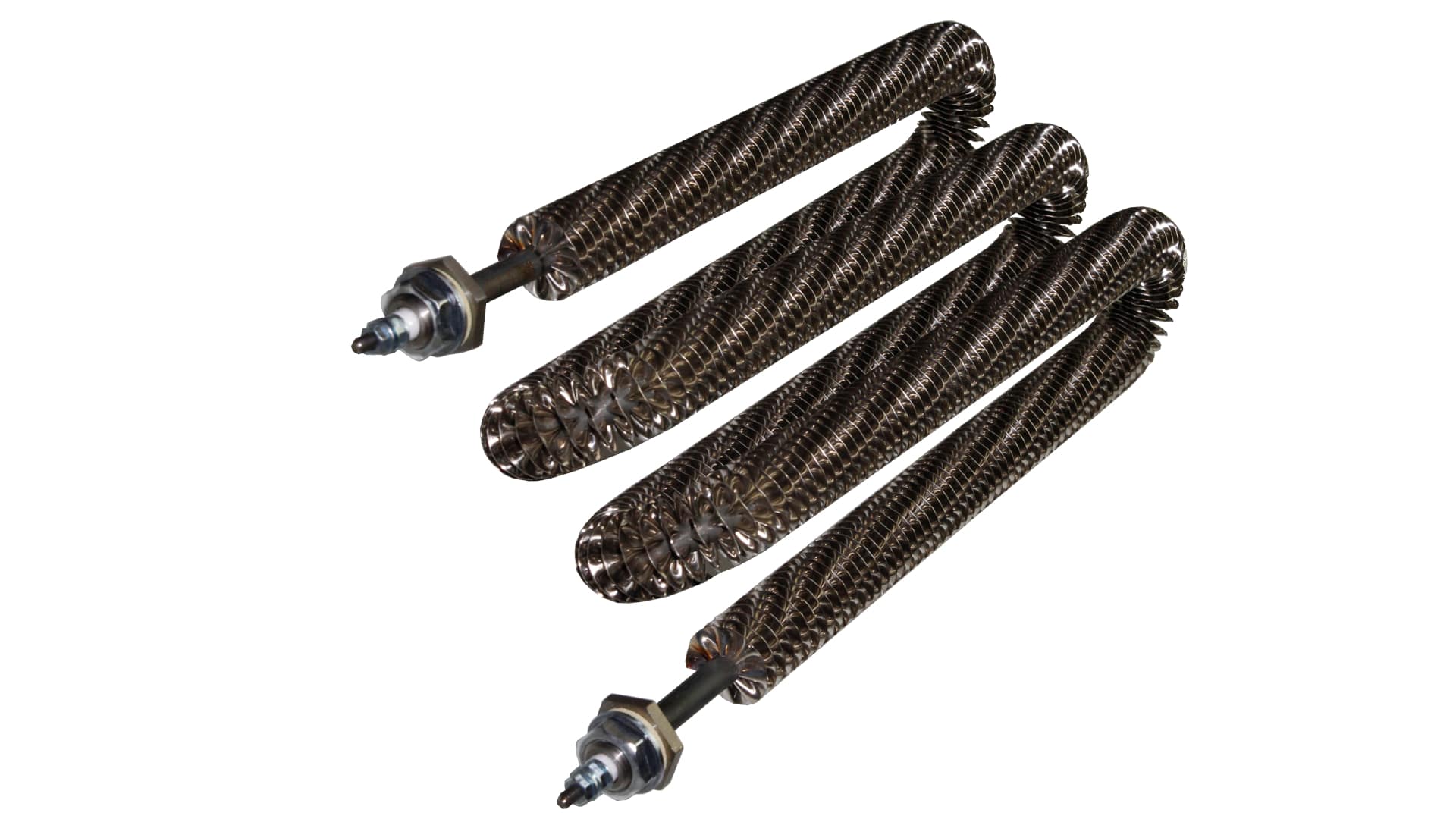

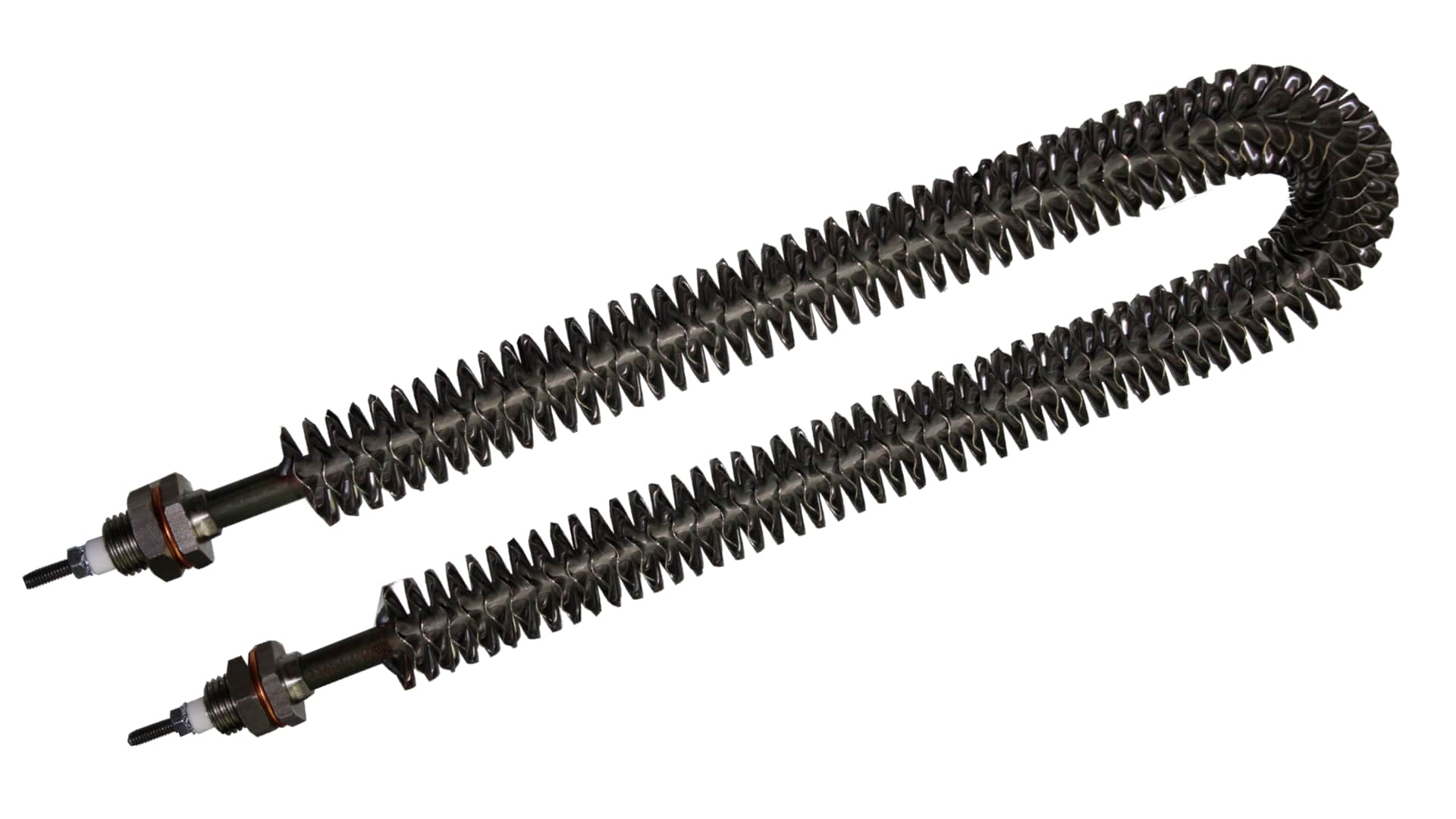

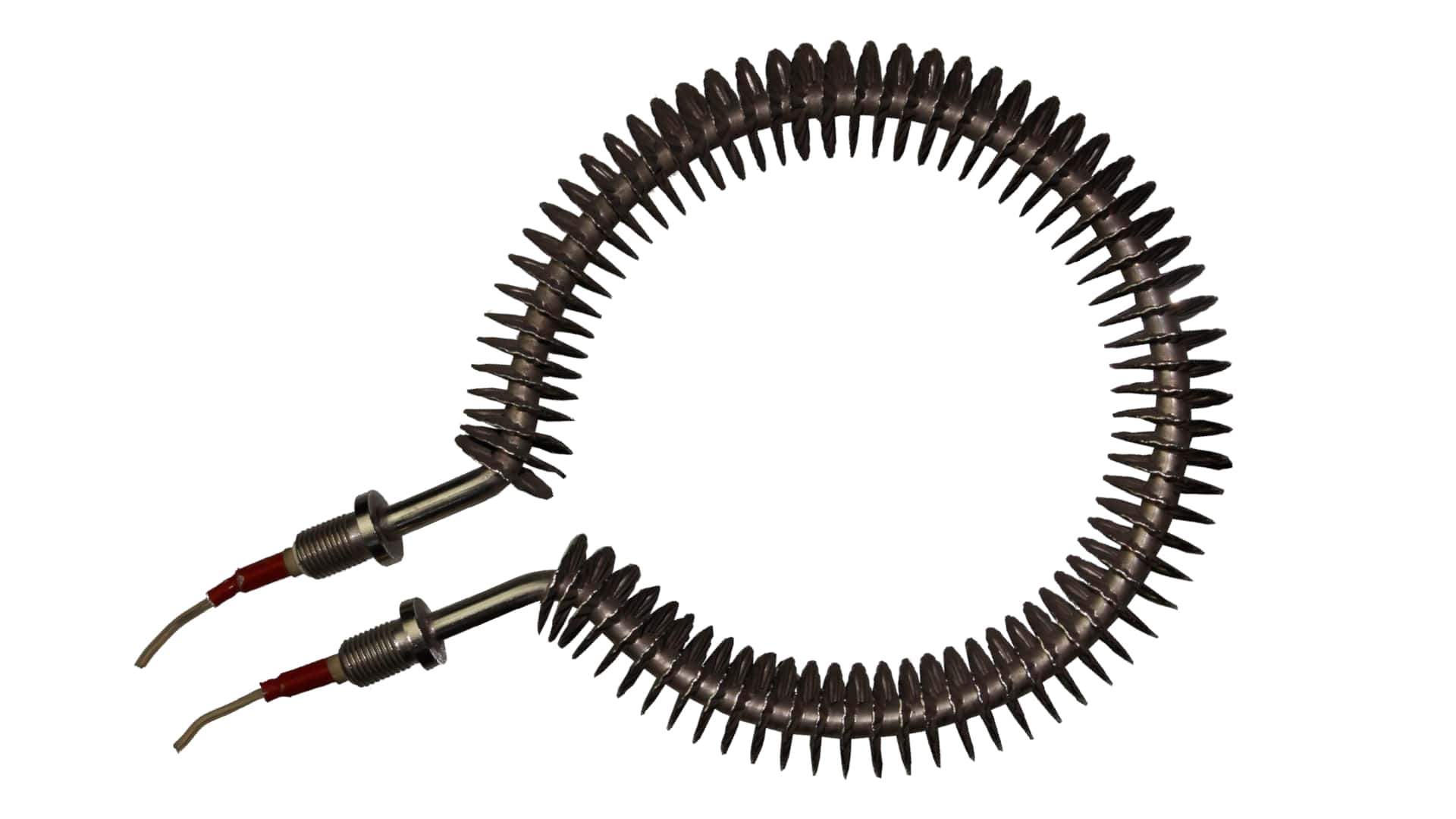

Radiator w formie spiralnie nawiniętej taśmy jest mechanicznie osadzony na rurze, zapewniając stały kontakt cieplny. Konstrukcja spiralna podnosi sztywność całego zespołu i dobrze znosi wibracje instalacyjne. Dzięki naszej zaawansowanej technologii gięcia możemy również uzyskać dowolny kształt, gnąc grzejnik już po założeniu radiatora z taśmy ze stali nierdzewnej.

Efekt termiczny radiatora

Pozwala na lepsze przewodzenie ciepła (energii) do ogrzewanego medium.
W porównaniu z tradycyjnym elementem grzejnym bez radiatora i tym samym obciążeniem powierzchniowym płaszcza, zastosowanie radiatora nawijanego:

• obniża temperaturę płaszcza rury nawet o ~32% w zakresie temp. wylotowych 400–500 °C,
• w okolicach 800 °C daje spadek nawet o 15%.

Zalety radiatora nawijanego

1. Niższa temperatura płaszcza i większa trwałość — większa powierzchnia oddaje więcej ciepła; spada ryzyko lokalnych przegrzań (hot-spotów), a reżimy pracy są łagodniejsze dla izolacji i złączy. Grzałki z nawiniętym radiatorem ze stali nierdzewnej wykazują wyższą tolerancję na nierównomierny przepływ powietrza niż grzałki bez radiatora czy otwarty drut.
2. Wyższa gęstość mocy w danym przekroju przepływu — możliwość uzyskania tej samej temperatury medium przy krótszym elemencie lub niższej temperaturze płaszcza.
3. Zwarta konstrukcja i sztywność —spirala działa jak usztywnienie; element lepiej znosi drgania i uderzenia powietrza/impulsy przepływu.
4. Bezpieczeństwo procesowe — Element rurkowy z radiatorem ogranicza ryzyko zwarć typowych dla elementów z gołym drutem; łatwiejsza kontrola hot-spotów.

Ograniczenia

1. Zabrudzenia i spadek ciśnienia — Zabrudzenia i spadek ciśnienia — żebra zwiększają opór przepływu i mogą akumulować kurz lub pył, co obniża współczynnik przejmowania ciepła; wymagają okresowego czyszczenia (sprężone powietrze/odkurzanie/omywanie).

Praktyka doboru

Gęstość obciążenia płaszcza należy dobrać tak, by praca mieściła się w dopuszczalnych temperaturach dla wybranego gatunku stali . Zawsze pomożemy dobrać i przeliczyć odpowiednie obciążenie przy nadmuchu lub bez. Nasz zespół konstruktorów jest gotowy do kontaktu i dopracowania twojego projektu zgodnie z naszym doświadczeniem.

Podsumowanie

Grzałki do powietrza z radiatorem nawijanym łączą wysokie moce grzewcze z możliwie niską temperatury płaszcza a dzięki temu długą trwałość elementu. W naszych rozwiązaniach — przy zachowaniu tego samego obciążenia powierzchniowego rurki — temperatura płaszcza spada nawet o ~32% w zakresie 400–500 °C oraz o ~15% w okolicach 800 °C. Dobrze zaprojektowany radiator nawijany przekłada się na mniejszą temperaturę płaszcza, stabilniejszą pracę i niższy koszt serwisu całej instalacji.
