Radiator nakładany- żebro ze stali nierdzewnej

Grzałki rurowe z żebrami nakładanymi  to rozwiązanie przeznaczone do aplikacji wymagających dużej powierzchni wymiany ciepła przy zachowaniu wysokiej odporności mechanicznej i temperaturowej. W tym wariancie do płaszcza grzałki montowane są gotowe żebra ze stali nierdzewnej, które następnie zostają trwale ze sobą skręcone. Dzięki temu radiator tworzy solidną i powtarzalną strukturę, odporną na odkształcenia oraz zmiany temperatury.

Materiały

Do budowy elementów grzejnych stosujemy stale nierdzewne, o dopuszczalnych temperaturach powierzchniowych do 800 °C, zależnie od gatunku. Nakładane żebra wykonujemy również ze stali nierdzewnej, aby zachować jednorodność materiałową oraz wysoką odporność korozyjną.

Charakterystyka technologii

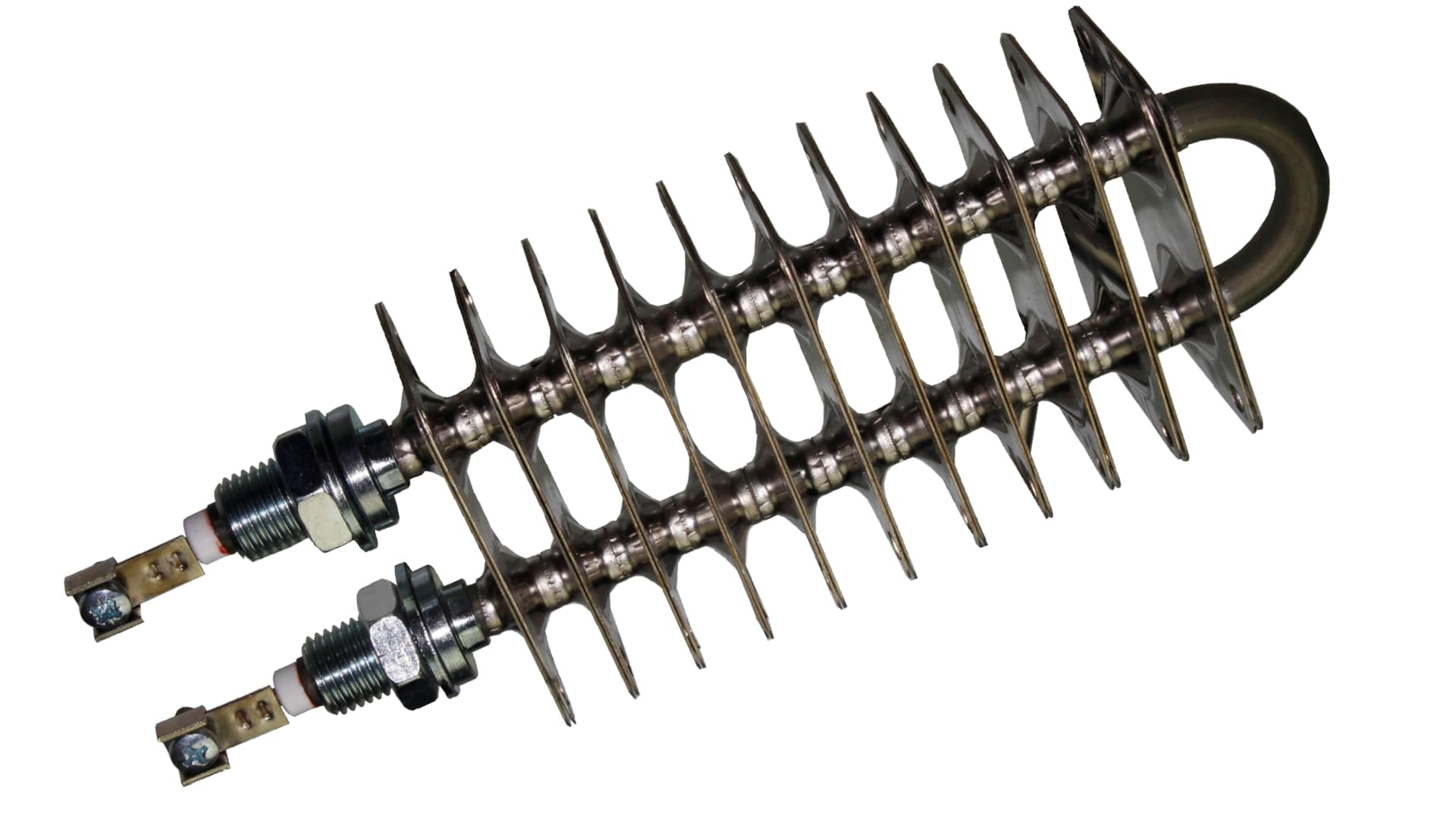

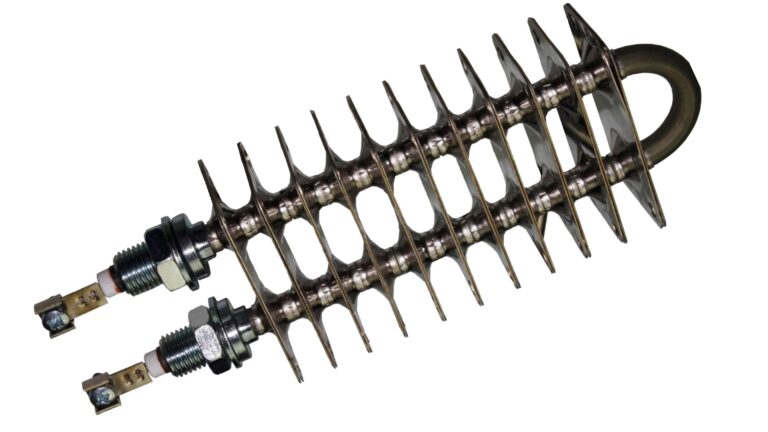

Żebra nakładane mają postać płytek o określonej wysokości i grubości, które są osadzane na elemencie grzejnym w równych odstępach. W przeciwieństwie do radiatora nawijanego, żeberka nie tworzą spirali, lecz segmentowy układ rozpraszający ciepło. Taka konstrukcja:

• zwiększa powierzchnię oddawania energii do otoczenia,
• poprawia konwekcję dzięki lokalnym różnicom temperatur między żeberkiem a płaszczem,
• pozostawia prześwity między żebrami, co ułatwia czyszczenie i ogranicza osadzanie się zanieczyszczeń.

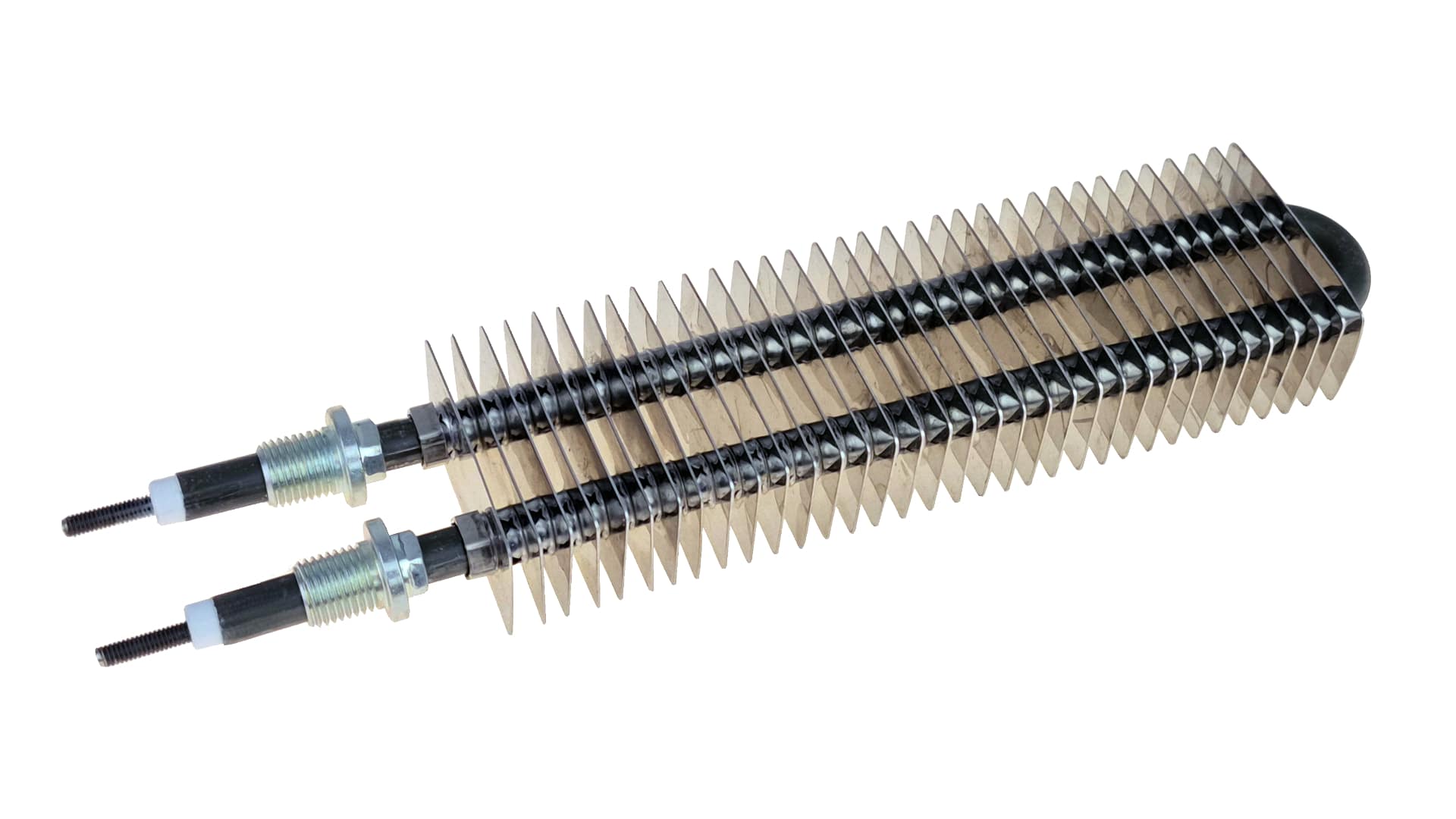

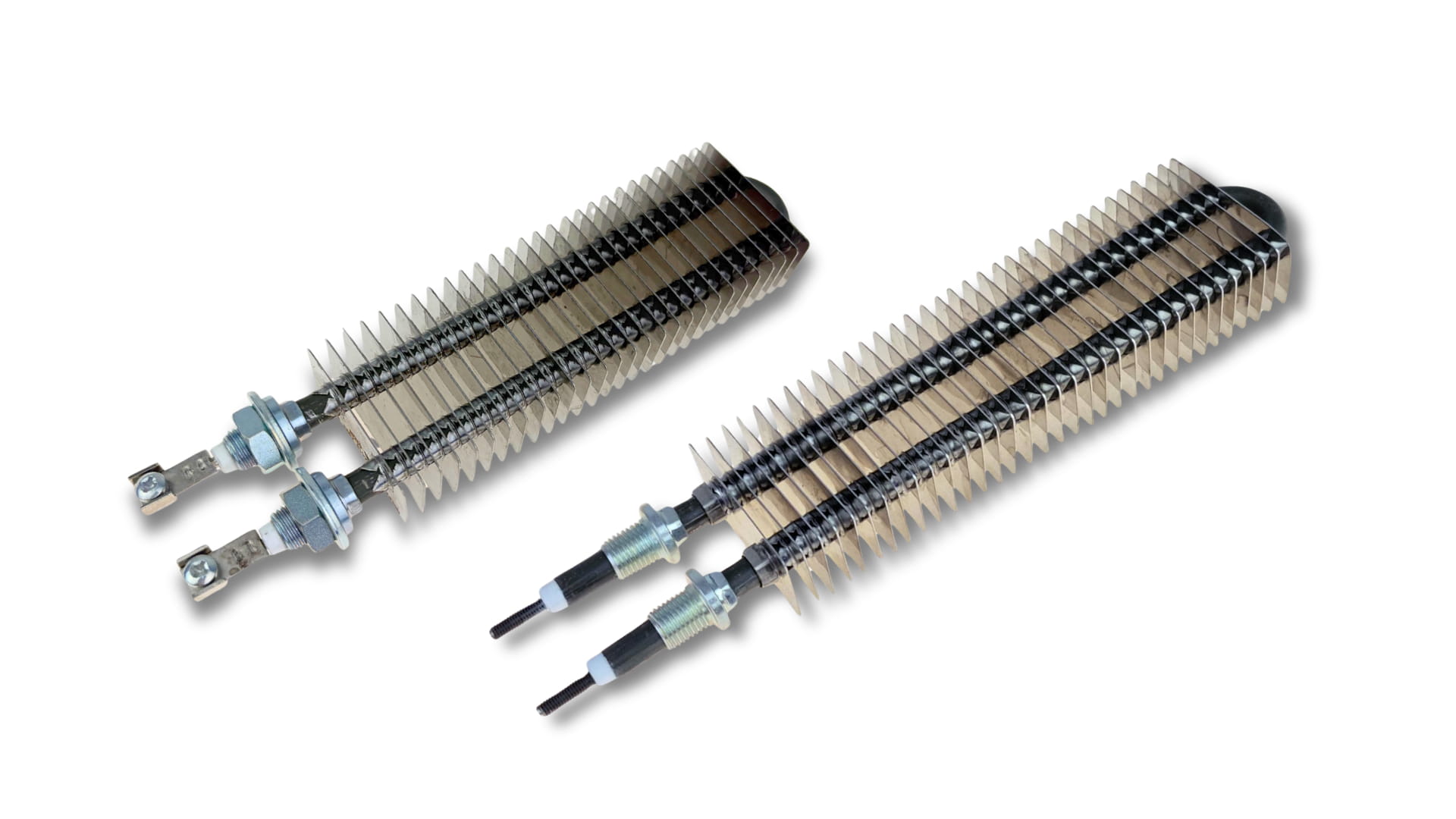

Wspominanie płytki są wciskane w grzejnik o kształcie grzałki giętej w „U”. Można też zastosować 2 elementy proste.

Zalety żeberek nakładanych

1. Wysoka odporność mechaniczna – sztywna konstrukcja dobrze znosi drgania, udary ciśnienia oraz częste zmiany temperatury.
2. Łatwość konserwacji – przerwy między żebrami umożliwiają swobodne omywanie powietrzem oraz mechaniczne czyszczenie, co zmniejsza ryzyko odkładania się pyłu i kurzu.
3. Stabilność cieplna – brak ciągłej spirali oznacza mniejszy wpływ rozszerzalności cieplnej; żebra pozostają stabilne nawet przy wielokrotnym cyklu nagrzewania i chłodzenia.

Ograniczenia

1. Nieco wyższy koszt jednostkowy – wytwarzanie i montaż osobnych żeberek wymaga precyzyjnego procesu mechanicznego.

Efektywność cieplna

Dzięki powiększonej powierzchni radiatora temperatura płaszcza obniża się nawet o kilkadziesiąt procent w porównaniu z grzałką gładką. Rzeczywisty efekt zależy od liczby i rozstawu żeberek oraz prędkości przepływu powietrza. W praktyce żebra nakładane sprawdzają się tam, gdzie ważna jest łatwa konserwacja, sztywność i trwałość układu .

Podsumowanie

Grzałki z żebrami nakładanymi to kompromis pomiędzy ceną a odpornością mechaniczną i łatwością utrzymania czystości. Dzięki dopuszczalnym temperaturom pracy do 800 °C (dla stali wysokotemperaturowych) oraz elastyczności konstrukcji, rozwiązanie to znajduje zastosowanie w instalacjach przemysłowych o średnim i dużym obciążeniu cieplnym, szczególnie tam, gdzie priorytetem jest niezawodność, sztywność konstrukcji i prostota eksploatacji.
