DOBÓR GRZAŁEK
Jak pomagamy dobrać element grzejny do aplikacji klienta:
- Poznajemy aplikację klienta – analizujemy urządzenie, warunki pracy i oczekiwania,
- Rozmawiamy o problemach i potrzebach, by dobrać optymalne rozwiązanie,
- Projektujemy grzałkę – moc, kształt, sposób montażu, gatunki rury itd.,
- Weryfikujemy parametry – obciążenie powierzchniowe i temperaturę płaszcza,
- Wspólnie z zespołem technicznym klienta optymalizujemy konstrukcję pod kątem efektywności i trwałości.

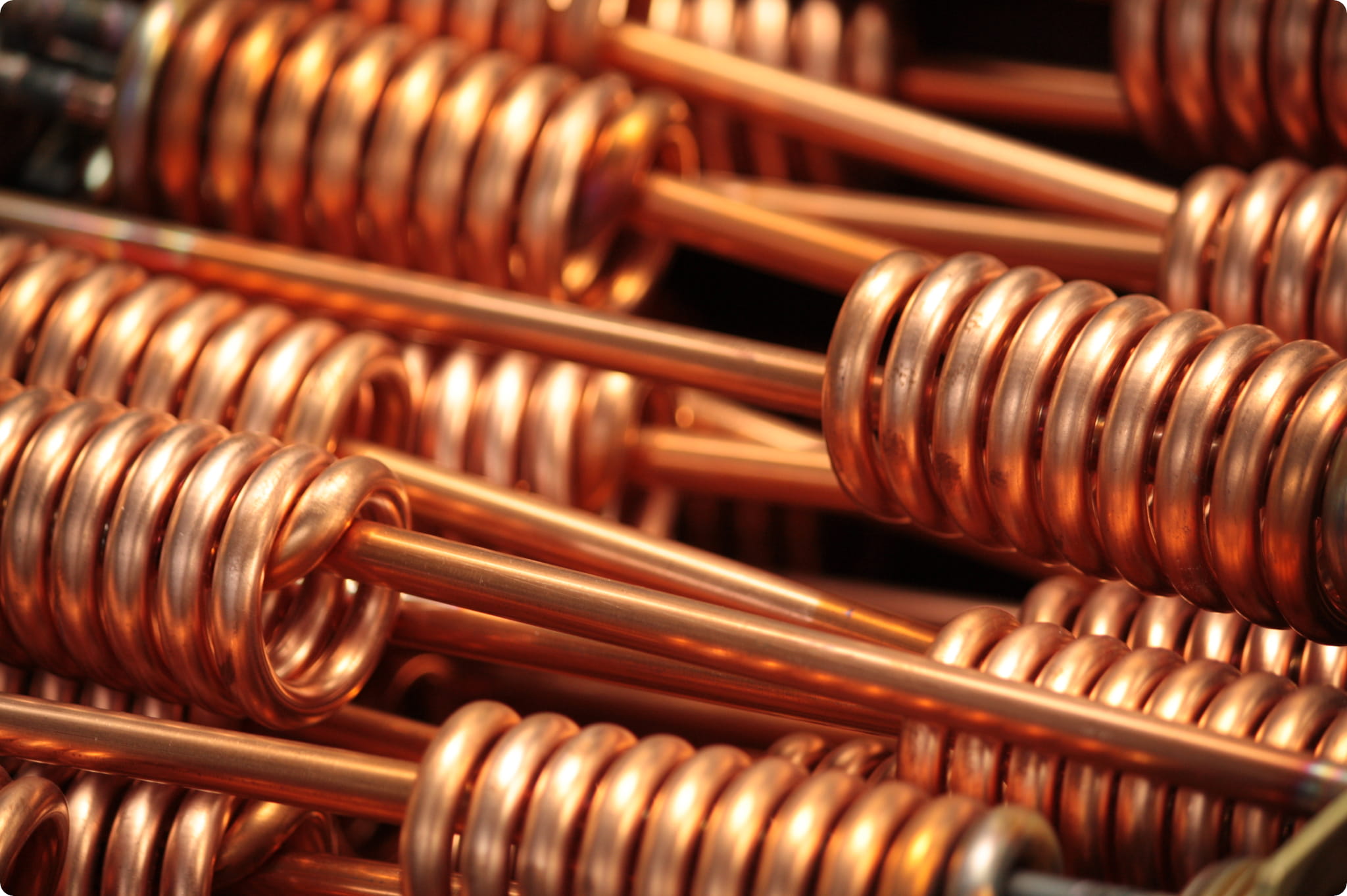

Fot. elementy grzejne wykonane z miedzi

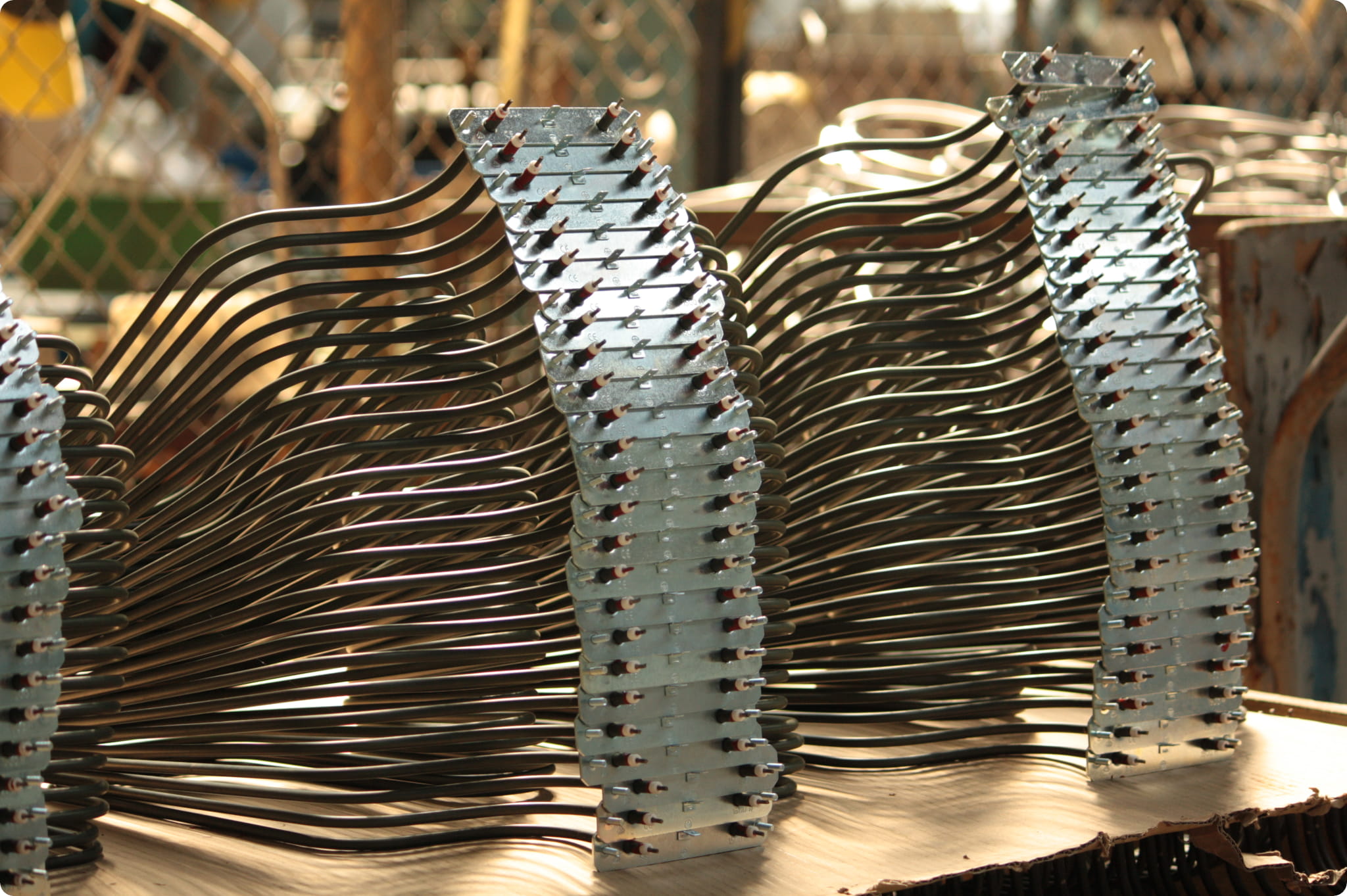

Fot. Grzałki do piekarnika przygotowane do kontroli jakości
Prawidłowy dobór grzałek
Przy doborze elementu grzejnego istotną rolę odgrywa przeznaczenie i warunki pracy. Wymiary, moc i obciążenie powierzchniowe zależą od różnorodnych czynników. W związku z tym, abyśmy mogli Państwa problem rozwiązać w sposób optymalny niezbędne jest określenie następujących parametrów pracy:
- zastosowanie
- ogrzewane medium
- wymagana temperatura pracy
- napięcie znamionowe
- moc znamionowa
- rodzaj wyprowadzeń prądowych
- sposób kontroli temperatury
- ewentualne zastosowanie elementów mocujących

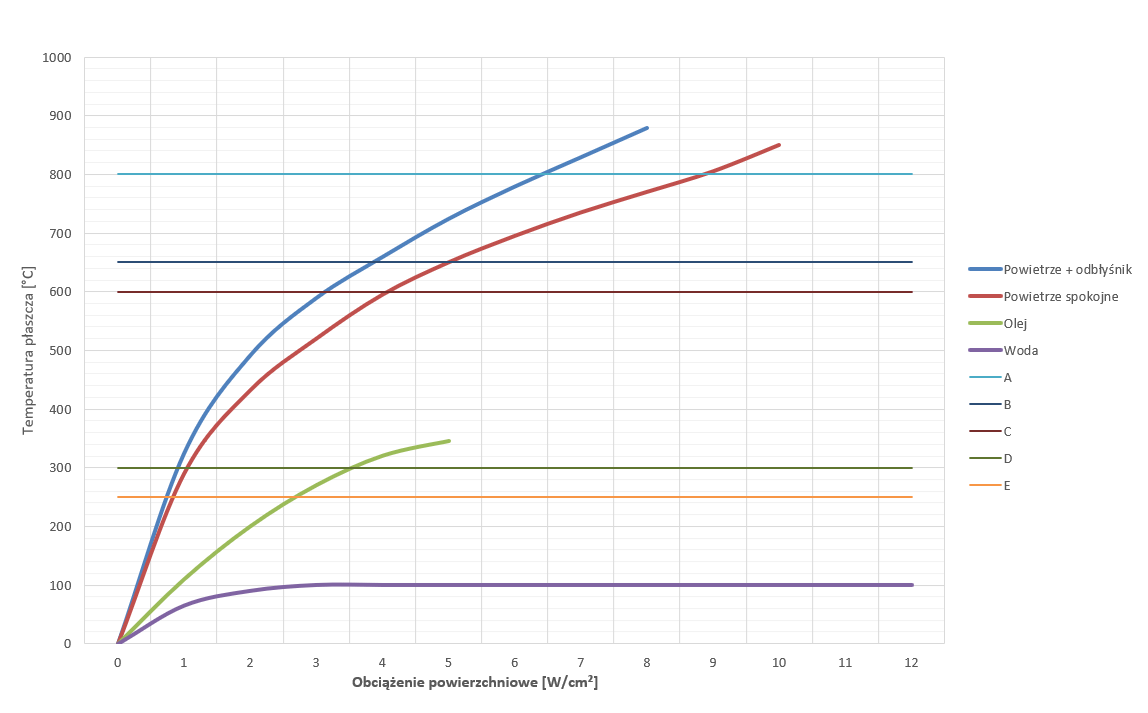

Temperatura pracy
Obciążenie powierzchniowe
rury grzejnej to jeden z kluczowych parametrów decydujących o efektywności i trwałości grzałki elektrycznej. Określa ono ilość mocy przypadającej na jednostkę powierzchni elementu grzejnego, wpływając bezpośrednio na temperaturę pracy, szybkość nagrzewania oraz bezpieczeństwo eksploatacji. Odpowiedni dobór tego parametru pozwala zoptymalizować proces przekazywania ciepła, minimalizując ryzyko przegrzewania oraz wydłużając żywotność urządzenia.

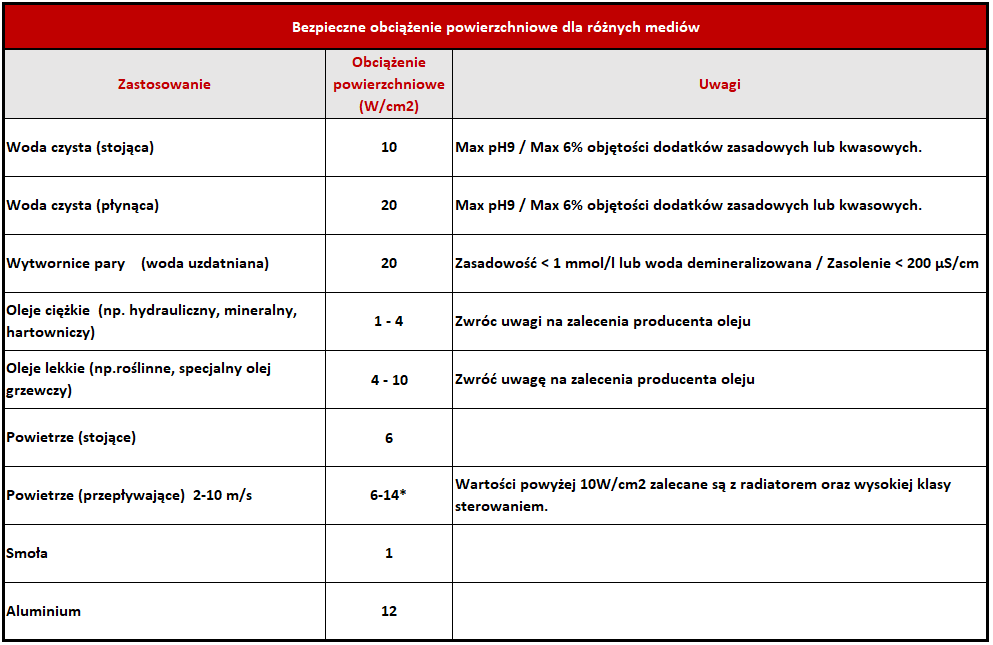

Zalecane maksymalne obciążenia powierzchniowe elementu grzejnego w W/cm2 zależnie od środowiska pracy.

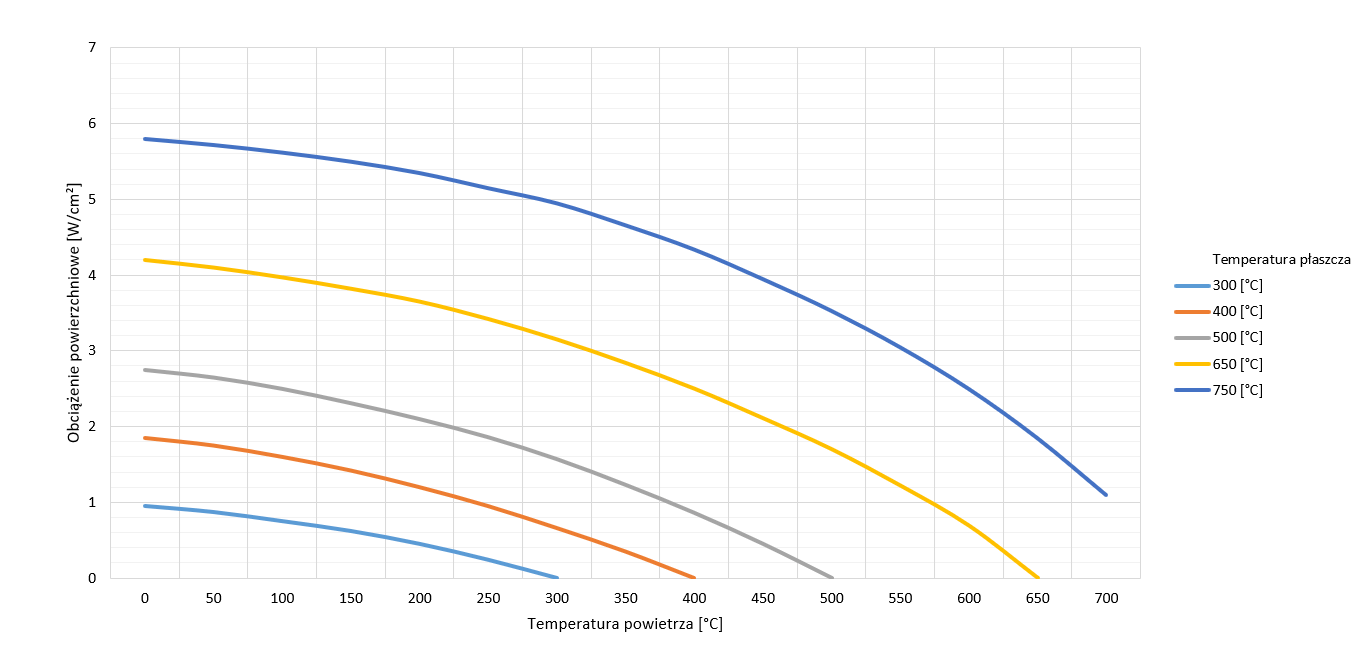

Dopuszczalne obciążenie powierzchniowe rurkowego elementu grzejnego przy pracy w nieruchomym powietrzu.

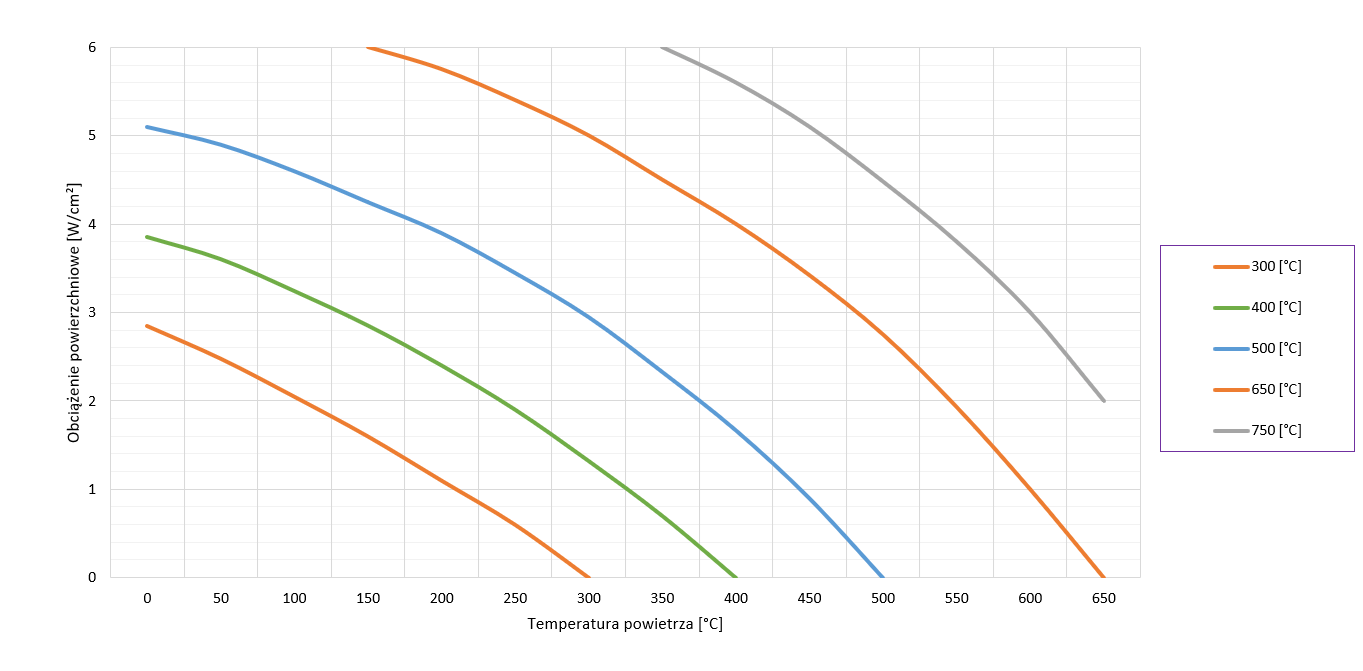

Dopuszczalne obciążenie powierzchniowe rurkowego elementu grzejnego przy pracy w powietrzu o przepływie v =4m/s.
Minimalne długości elementów grzejnych w zależności od wymaganej mocy (stal stopowa)

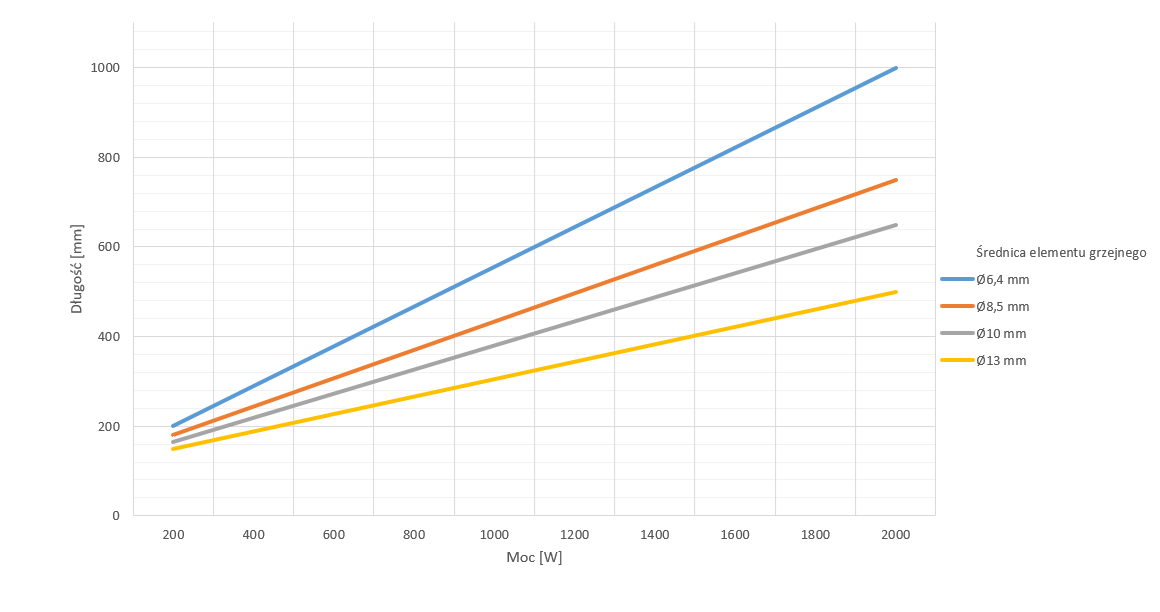

Woda stojąca

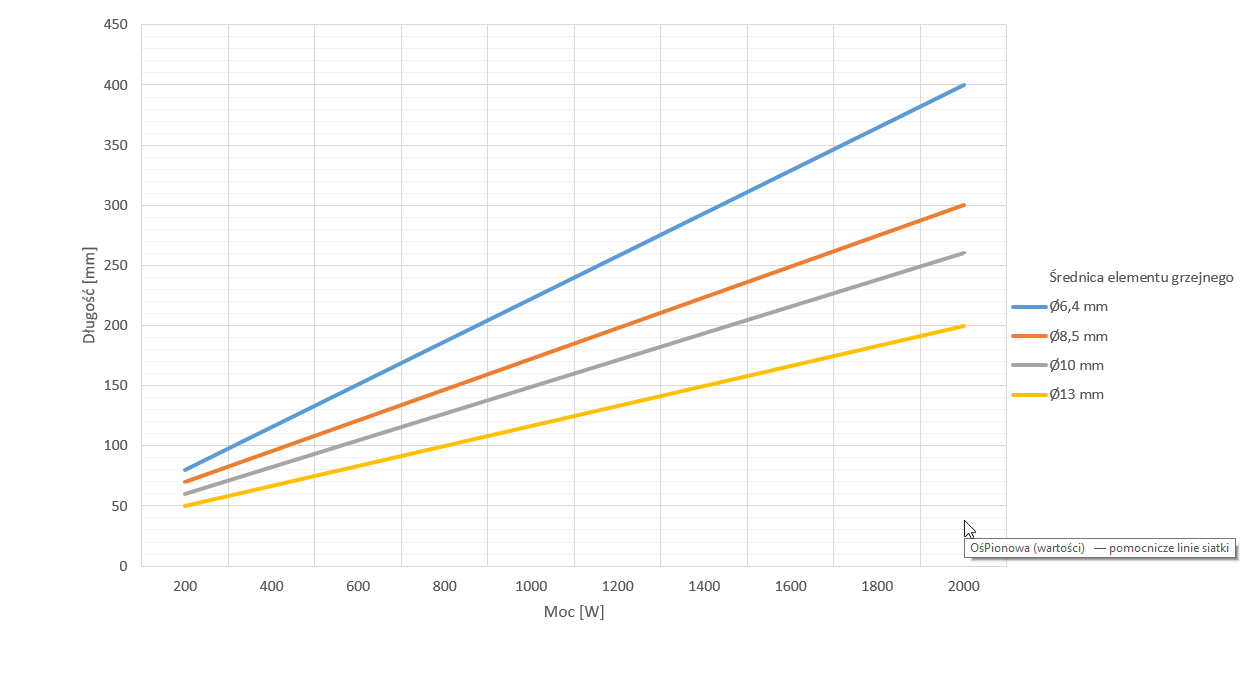

Woda płynąca
Trwałość
elementu grzejnego jest jednym z najważniejszych czynników wpływających na niezawodność i ekonomikę eksploatacji urządzeń grzewczych. Przeciętny czas pracy elementu grzejnego zależy przede wszystkim od temperatury pracy wewnętrznego drutu oporowego, która jest bezpośrednio powiązana z temperaturą powierzchniową płaszcza oraz obciążeniem powierzchniowym części grzejnej.
Im wyższa temperatura pracy drutu oporowego, tym szybciej zachodzą procesy jego starzenia, takie jak utlenianie czy zmiany strukturalne materiału, co prowadzi do stopniowego skracania żywotności elementu. Dlatego kluczowe znaczenie ma właściwy dobór parametrów pracy – w szczególności obciążenia powierzchniowego oraz warunków odprowadzania ciepła – które pozwalają utrzymać temperaturę na optymalnym poziomie.
Odpowiednia konstrukcja elementu grzejnego oraz dostosowanie go do konkretnego medium i warunków pracy umożliwiają znaczące wydłużenie jego trwałości, zapewniając jednocześnie stabilną i bezpieczną pracę przez długi okres użytkowania.
Czas pracy elementu grzejnego w funkcji temperatury pracy drutu oporowego

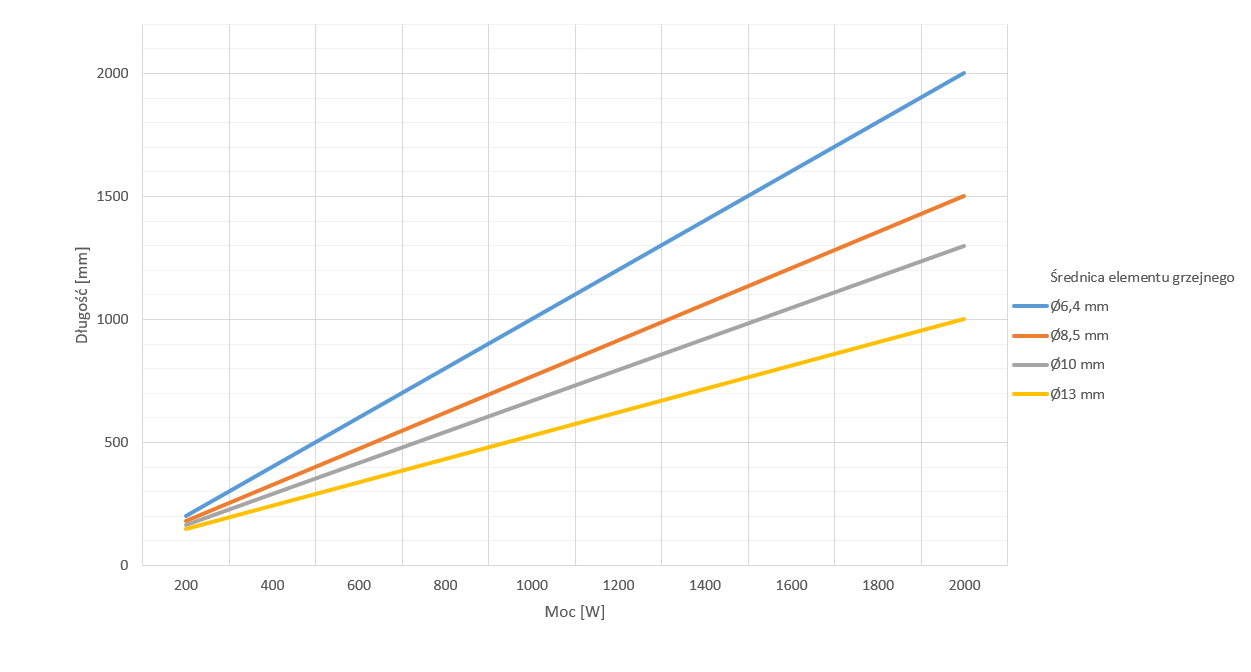

Powietrze stojące

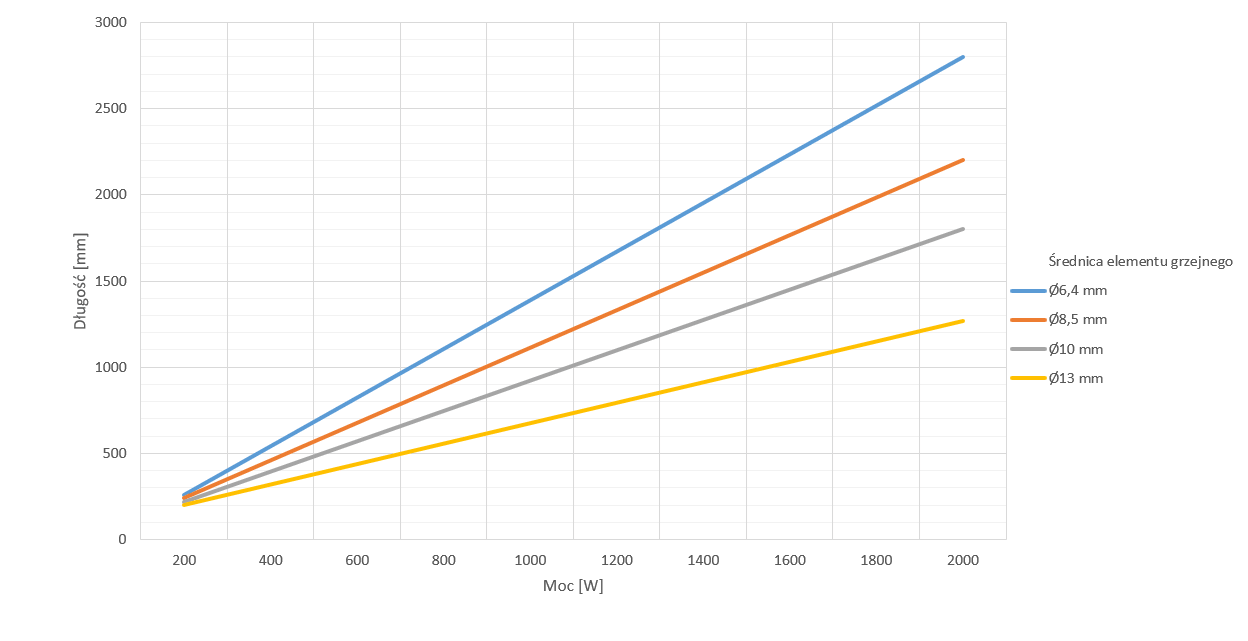

Olej
