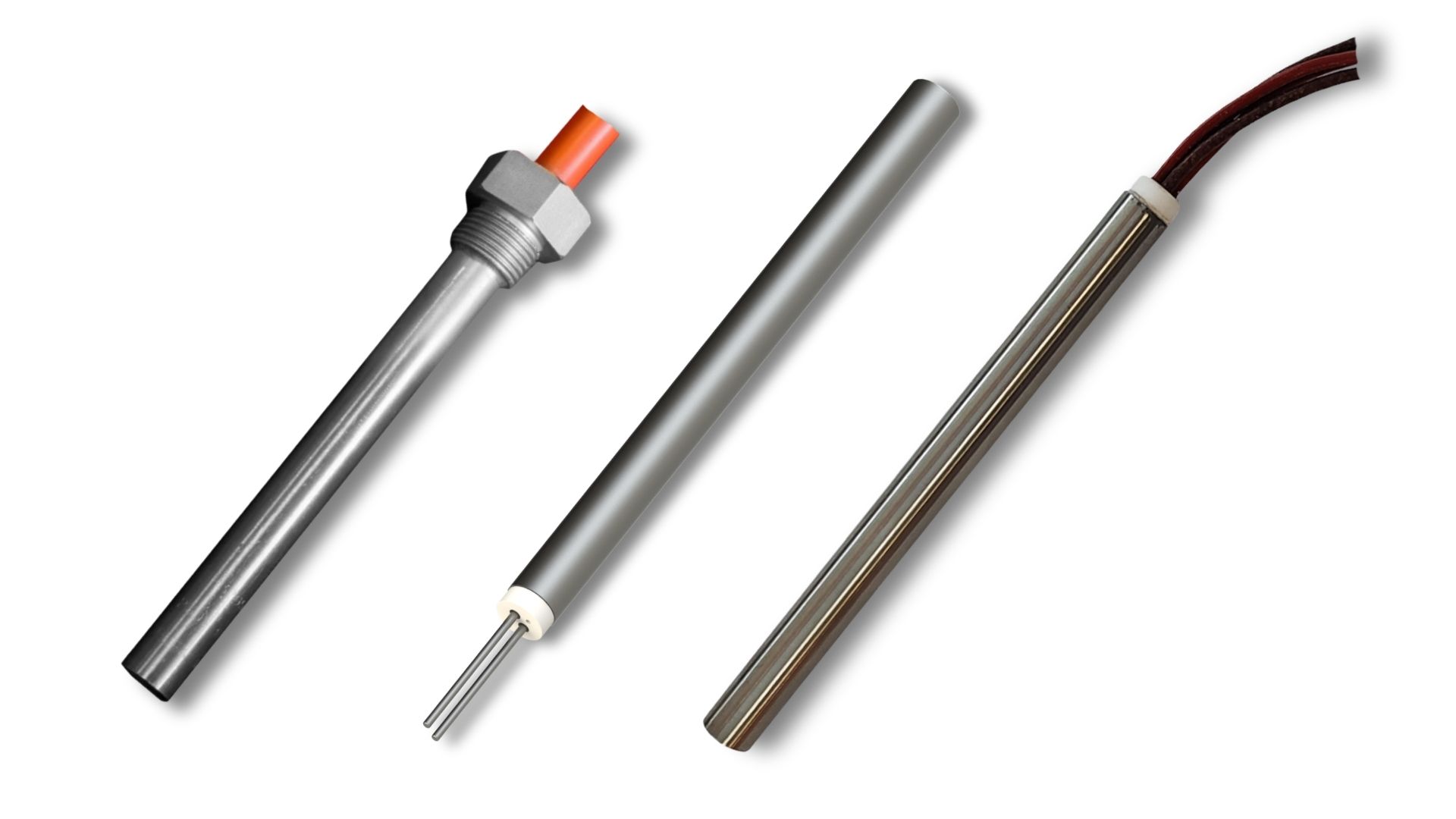

Grzałki Patronowe

Grzałki patronowe to nowoczesne, wysokowydajne elementy grzejne o specjalnej konstrukcji. Małe wymiary połączone z wysoką pojemnością cieplną grzałek patronowych umożliwiają emisję znacznej ilości ciepła ze stosunkowo niewielkiej powierzchni.
Jednostronne zasilanie ułatwia zabudowę grzałki w małej przestrzeni roboczej, a także upraszcza instalację zasilającą. Zastosowanie najlepszych materiałów, najostrzejsze kryteria projektowania oraz produkcji zapewniają wysoką jakość do najbardziej wymagających zastosowań.
Grzałki patronowe zapewniają bardzo dobry transfer ciepła, równomierną temperaturę oraz odporność na utlenianie i korozję nawet w wysokich temperaturach.

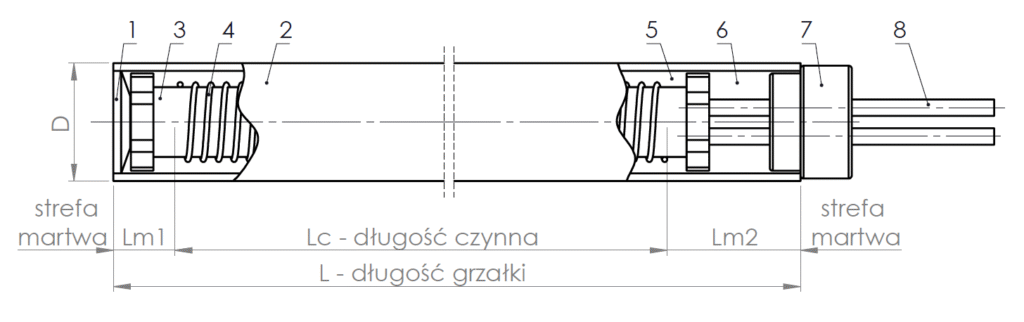

Na ceramicznym rdzeniu (3) usytuowanym centrycznie w osi grzałki precyzyjnie nawinięty jest drut oporowy(4) ze stopu niklowo-chromowego. Sproszkowany materiał izolacyjny (5), o specyficznej ziarnistości i czystości wypełniający przestrzeń pomiędzy płaszczem metalowym (2) a rdzeniem, zagęszczany jest w trakcie procesu technologicznego, co daje wysoką odporność dielektryczną oraz znacznie polepsza odprowadzanie powstającego ciepła i umożliwia szybkie nagrzewanie się. Płaszcz metalowy, ze stali nierdzewnej, spawany jest z denkiem (1). Masa uszczelniająca (6) utrudnia wnikanie wilgoci do wnętrza grzałki od strony wyprowadzeń prądowych (8). Jako wyprowadzenia prądowe stosowane są trzpienie lub linki ze stali nierdzewnej, do których łączone są przewody zasilające.

Nasze realizacje

http://TG%20-%20tulejka%20z%20gwintem%20(metryczne,%20calowe)%20należy%20podać%20wymiar%20gwintu%20i%20długość%20roboczą%20(odl.%20kołnierza%20od%20denka)/dł.%20całkowitą

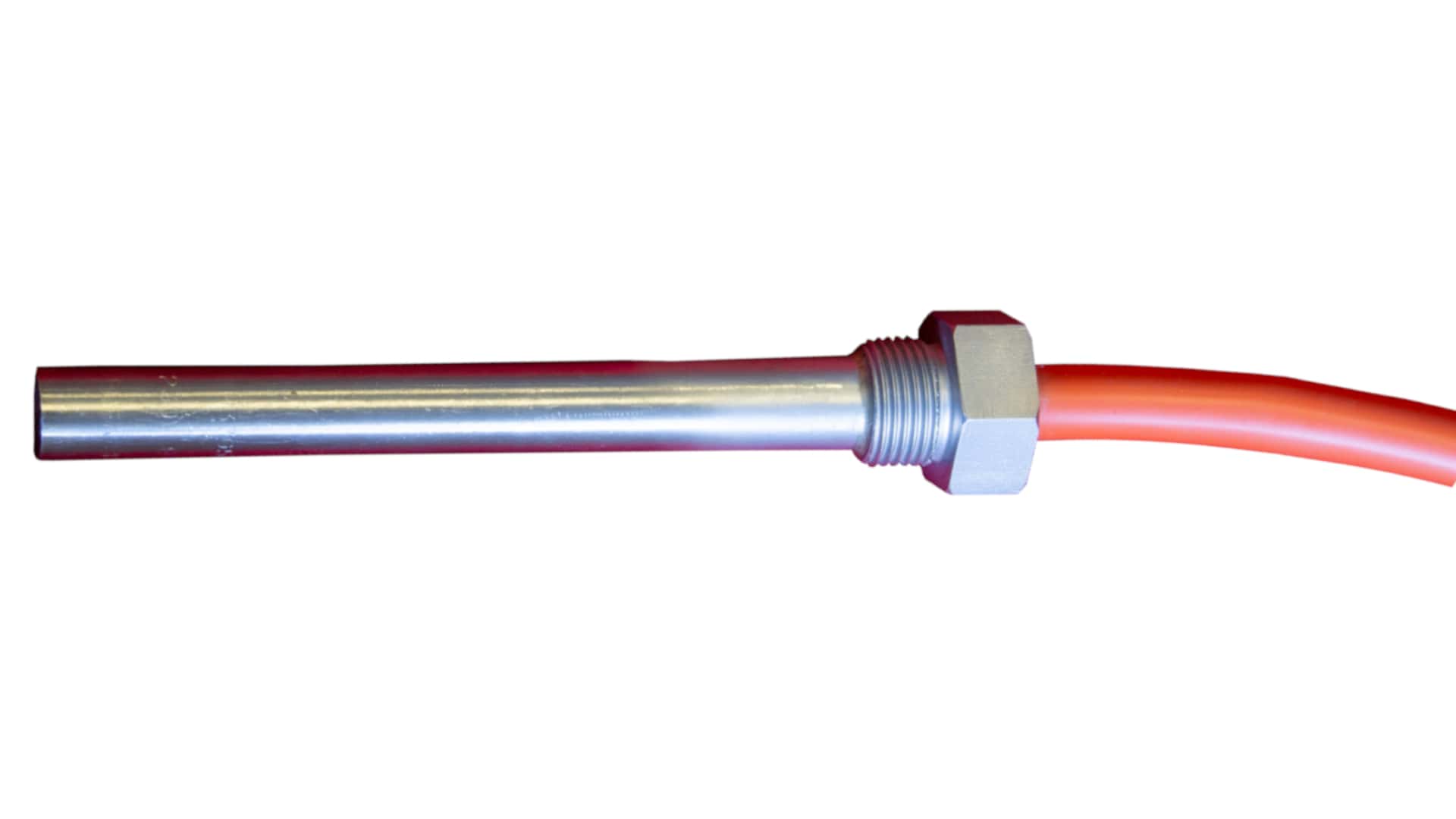

TG - tulejka z gwintem (metryczne, calowe) należy podać wymiar gwintu i długość roboczą (odl. kołnierza od denka)/dł. całkowitą

http://PM%20-%20płytka%20mocująca%20standardowo%20wykonywana%20w%20kształcie%20prostokąta%20(inne%20kształty%20na%20życzenie%20klienta)%20z%20otworem%20na%20wkręt%20mocujący%20należy%20podać%20średnicę%20otworu%20i%20odległość%20od%20osi%20grzałki%20oraz%20położenie%20–%20długość%20roboczą%20(odl.%20od%20denka)%20/%20długość%20całkowitą

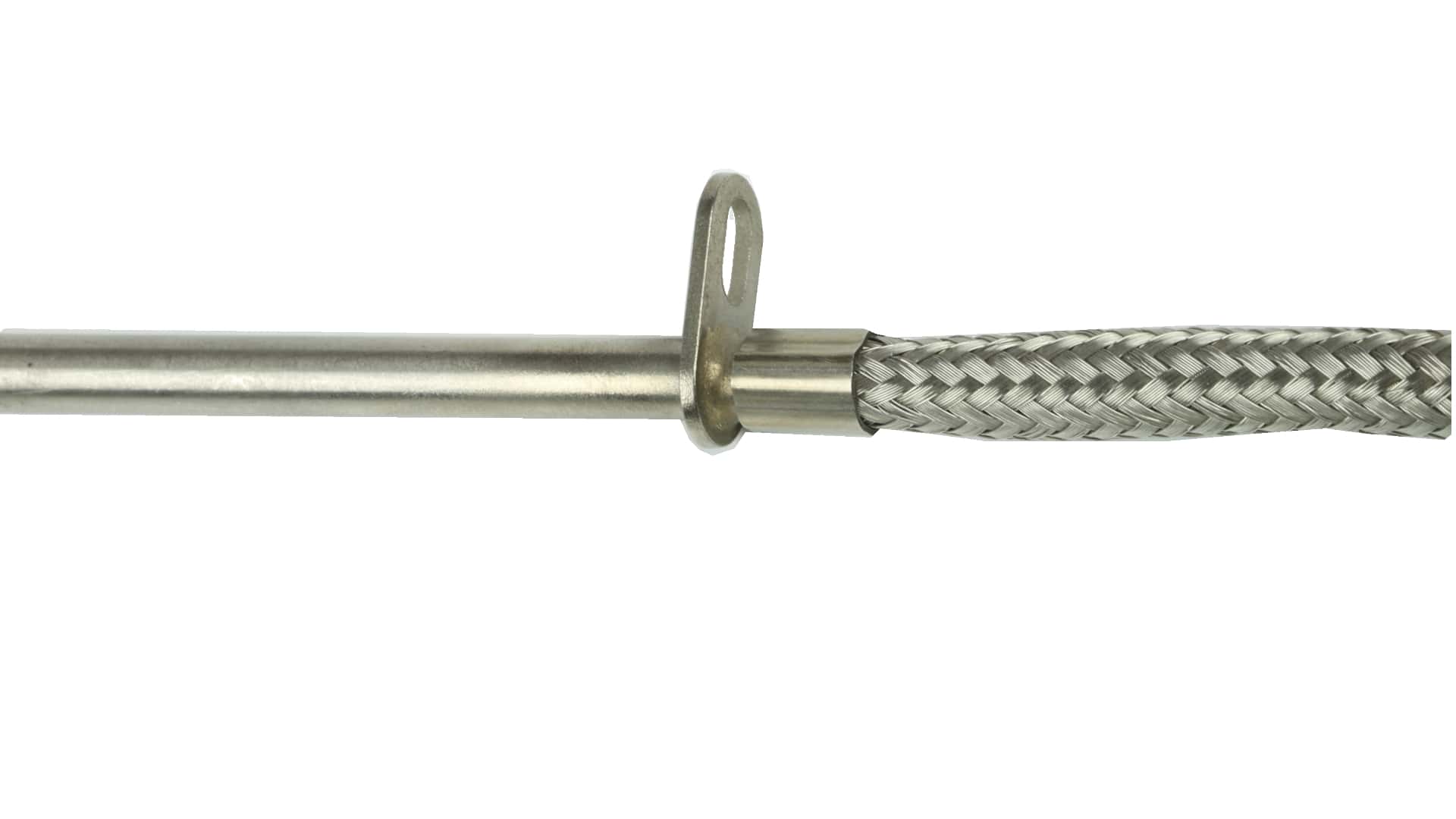

PM - płytka mocująca standardowo wykonywana w kształcie prostokąta (inne kształty na życzenie klienta) z otworem na wkręt mocujący należy podać średnicę otworu i odległość od osi grzałki oraz położenie – długość roboczą (odl. od denka) / długość całkowitą

http://PO%20-%20pierścień%20oporowy%20należy%20podać%20średnicę%20zewnętrzną%20oraz%20położenie%20–%20długość%20roboczą%20(odl.%20od%20denka)%20/%20długość%20całkowitą

PO - pierścień oporowy należy podać średnicę zewnętrzną oraz położenie – długość roboczą (odl. od denka) / długość całkowitą

http://OT%20-%20Trzpień%20wzdłuż%20osi%20grzałki%20–%20drut%20(standardowo%20o%20dł.%2025mm),%20którego%20średnica%20zależy%20od%20średnicy%20grzałki%20Inne%20długości%20trzpienia%20na%20życzenie%20klienta

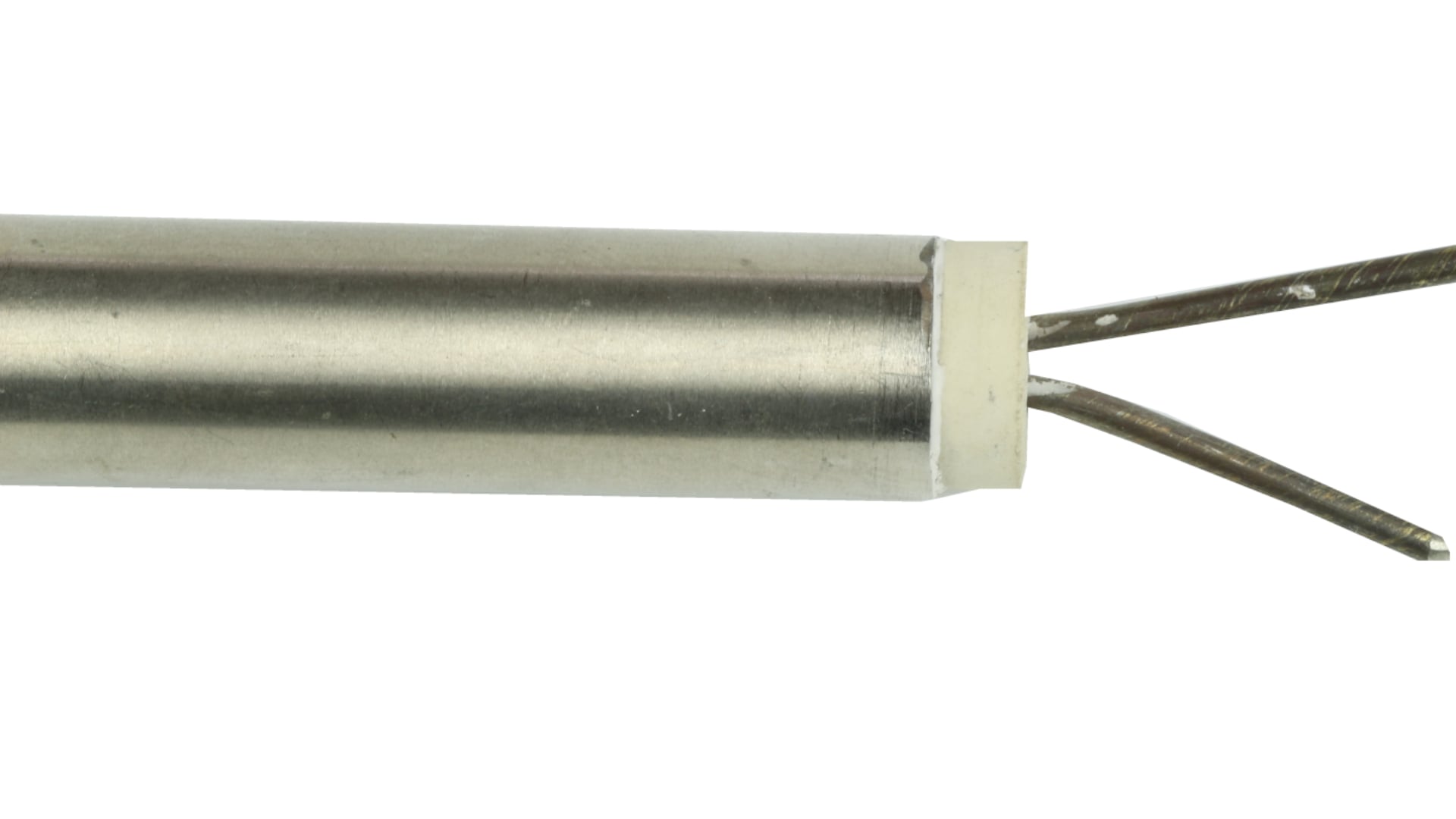

OT - Trzpień wzdłuż osi grzałki – drut (standardowo o dł. 25mm), którego średnica zależy od średnicy grzałki Inne długości trzpienia na życzenie klienta

http://OL%20-%20elastyczna%20linka%20wzdłuż%20osi%20grzałki%20o%20długości%20na%20życzenie%20klienta,%20max.%20300mm

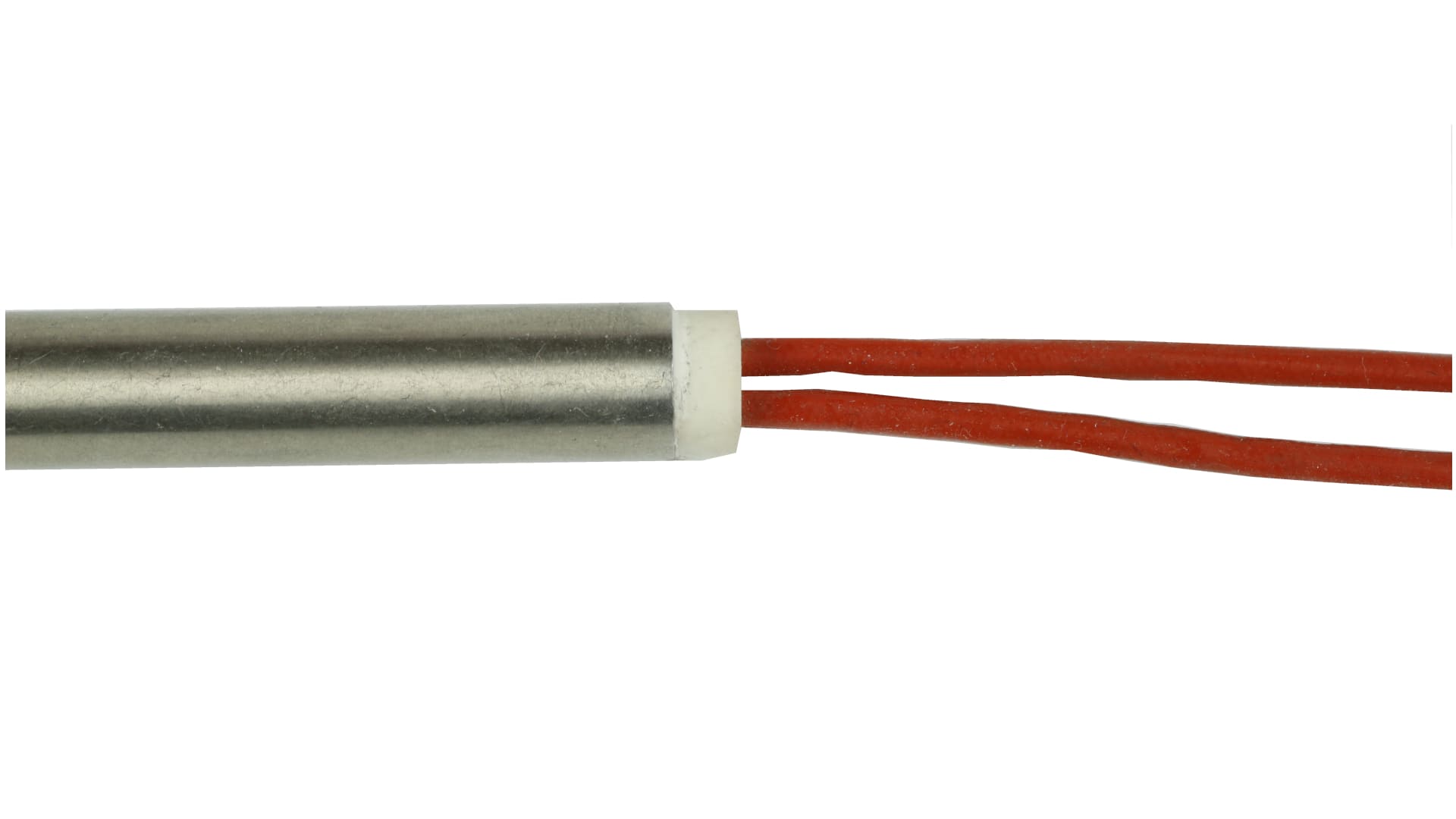

OL - elastyczna linka wzdłuż osi grzałki o długości na życzenie klienta, max. 300mm

http://OTP%20-%20trzpień%20+%20przewód%20osiowo,%20długość%20przewodu%20na%20życzenie%20klienta,%20standardowo%20500mm

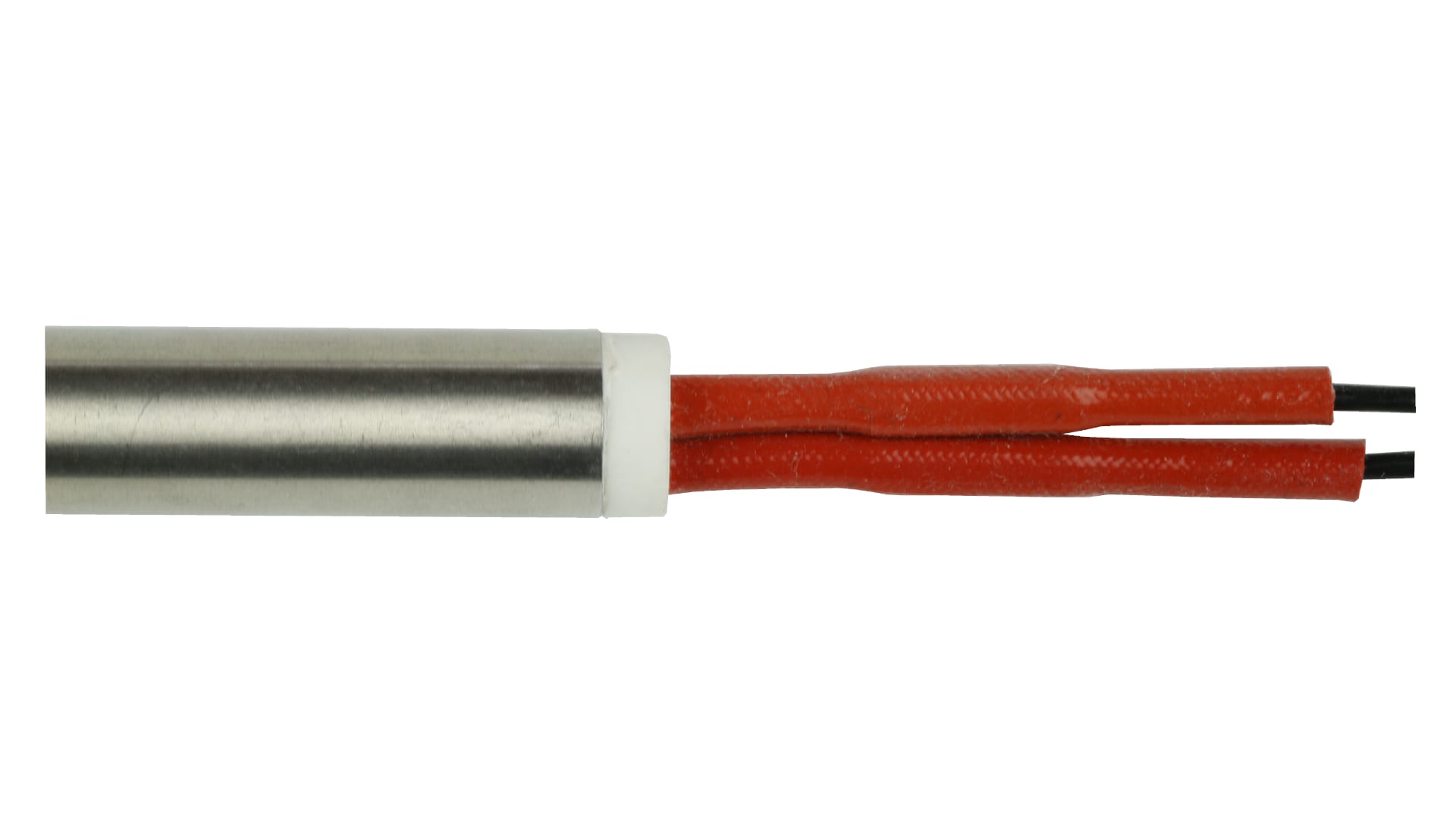

OTP - trzpień + przewód osiowo, długość przewodu na życzenie klienta, standardowo 500mm

http://OLP%20-%20linka%20+%20przewód%20osiowo%20linka%20z%20przewodem%20łączona%20jest%20na%20przemian%20w%20odległości%2090%20i%20150%20mm,%20długość%20przewodu%20na%20życzenie%20klienta,%20standardowo%20500mm

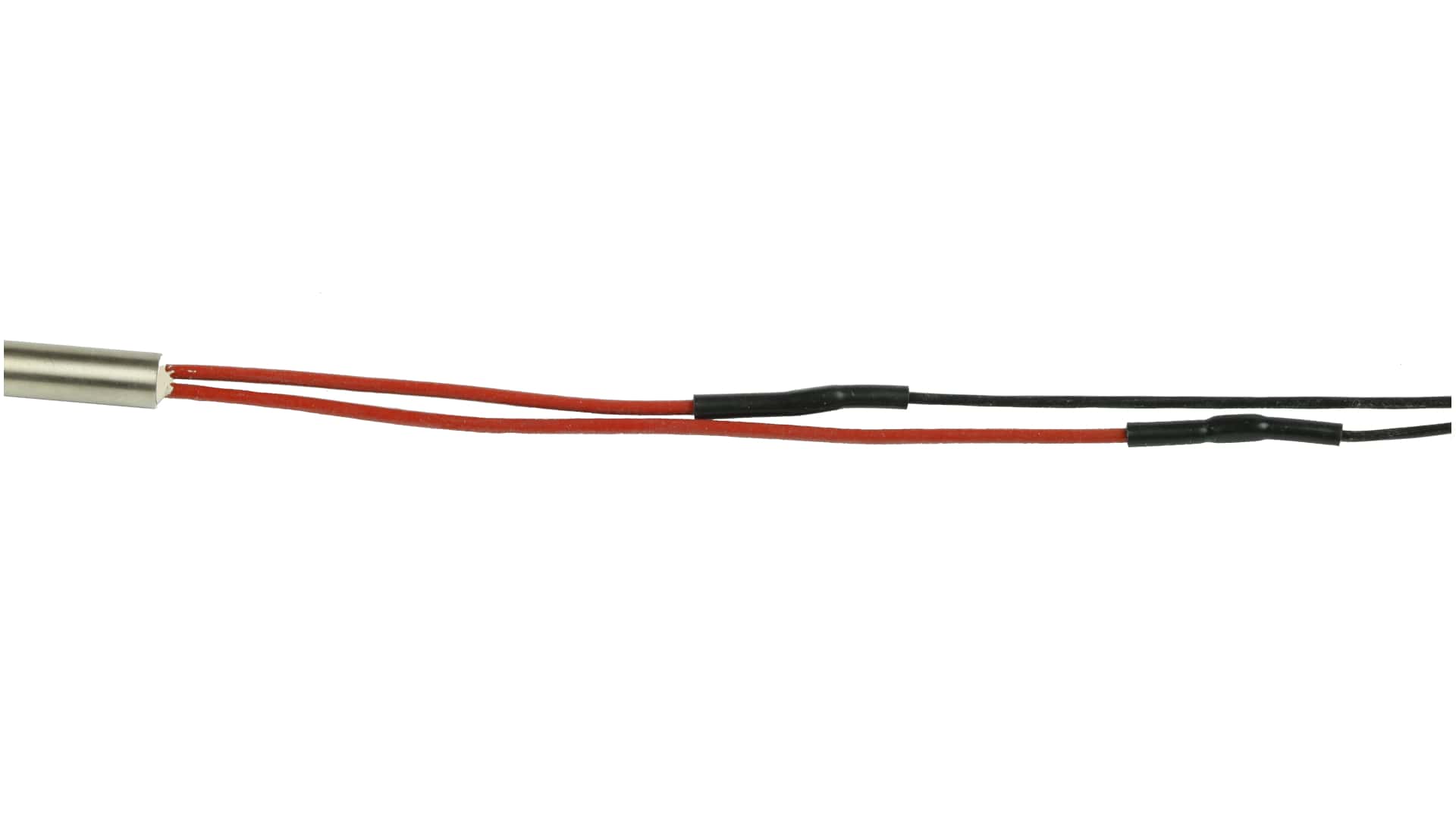

OLP - linka + przewód osiowo linka z przewodem łączona jest na przemian w odległości 90 i 150 mm, długość przewodu na życzenie klienta, standardowo 500mm

http://OPB%20-%20osiowo%20przewody%20połączone%20wewnątrz%20grzałki,%20długość%20przewodu%20na%20życzenie%20klienta,%20standardowo%20500mm

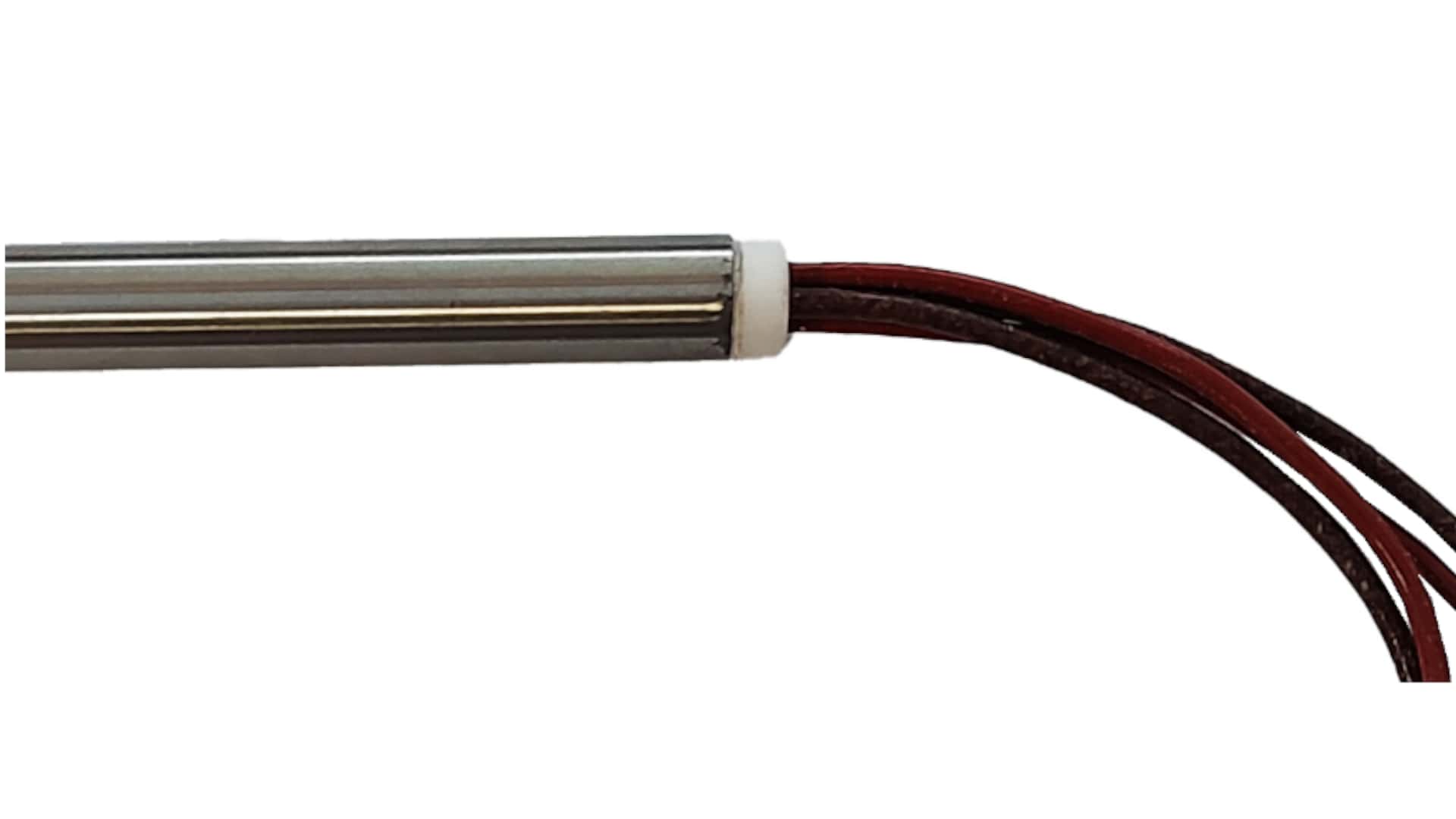

OPB - osiowo przewody połączone wewnątrz grzałki, długość przewodu na życzenie klienta, standardowo 500mm

http://OO%20-%20osiowo%20przewody%20w%20osłonie%20z%20oplotu%20nierdzewnego%20dla%20średnicy%20grzałki%20do%2012,5mm%20montowany%20bezpośrednio%20na%20grzałce,%20powyżej%2012,5%20za%20pośrednictwem%20tulejki%20pośredniej,%20długość%20przewodu%20na%20życzenie%20klienta,%20standardowo%20500mm

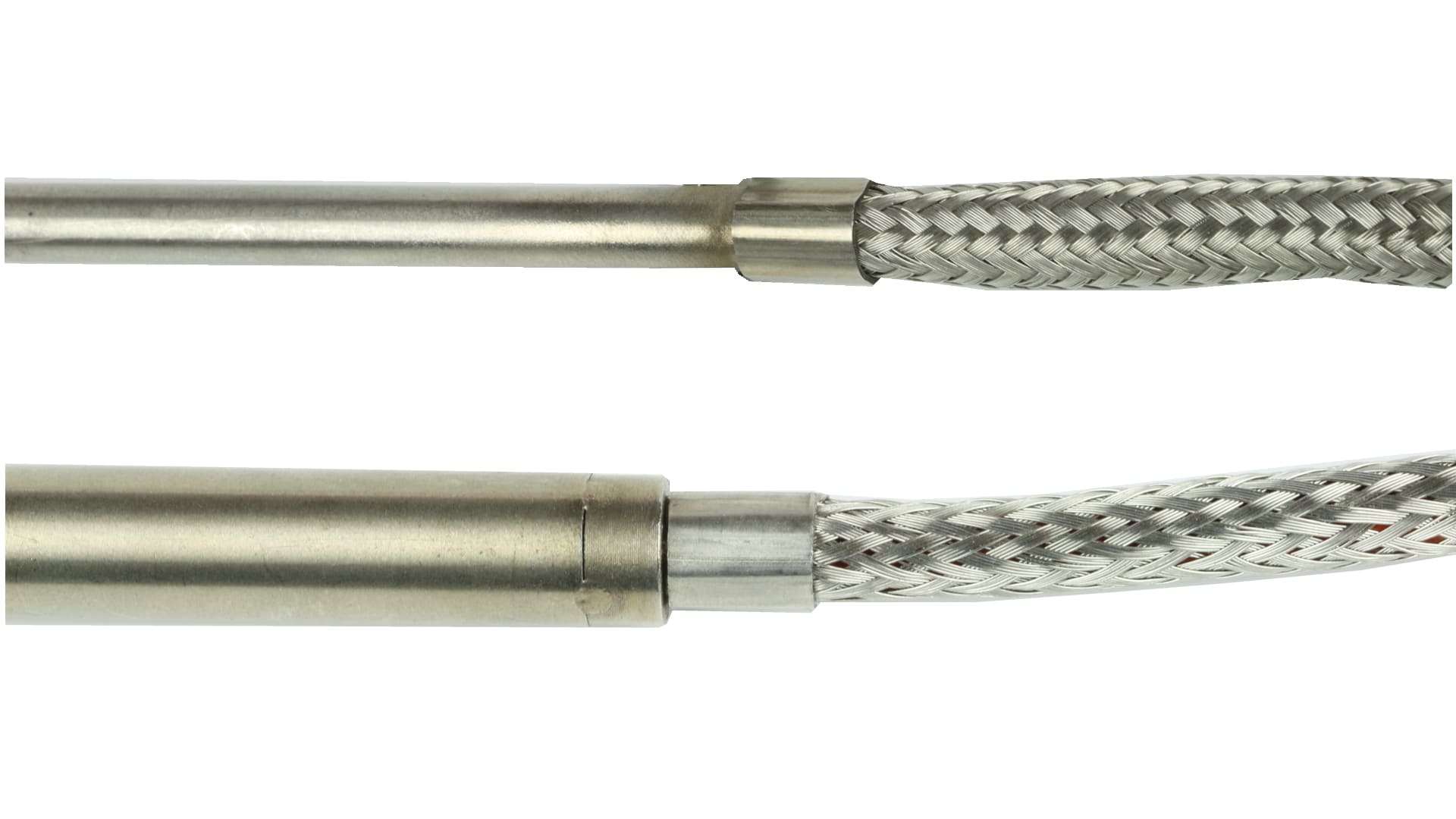

OO - osiowo przewody w osłonie z oplotu nierdzewnego dla średnicy grzałki do 12,5mm montowany bezpośrednio na grzałce, powyżej 12,5 za pośrednictwem tulejki pośredniej, długość przewodu na życzenie klienta, standardowo 500mm

http://OP%20-%20osiowo%20przewody%20w%20osłonie%20z%20węża%20peschla%20dla%20średnicy%20grzałki%20do%2010mm%20montowana%20bezpośrednio%20na%20grzałce,%20powyżej%2010%20za%20pośrednictwem%20tulejki%20pośredniej,%20długość%20przewodu%20na%20życzenie%20klienta,%20standardowo%20500mm

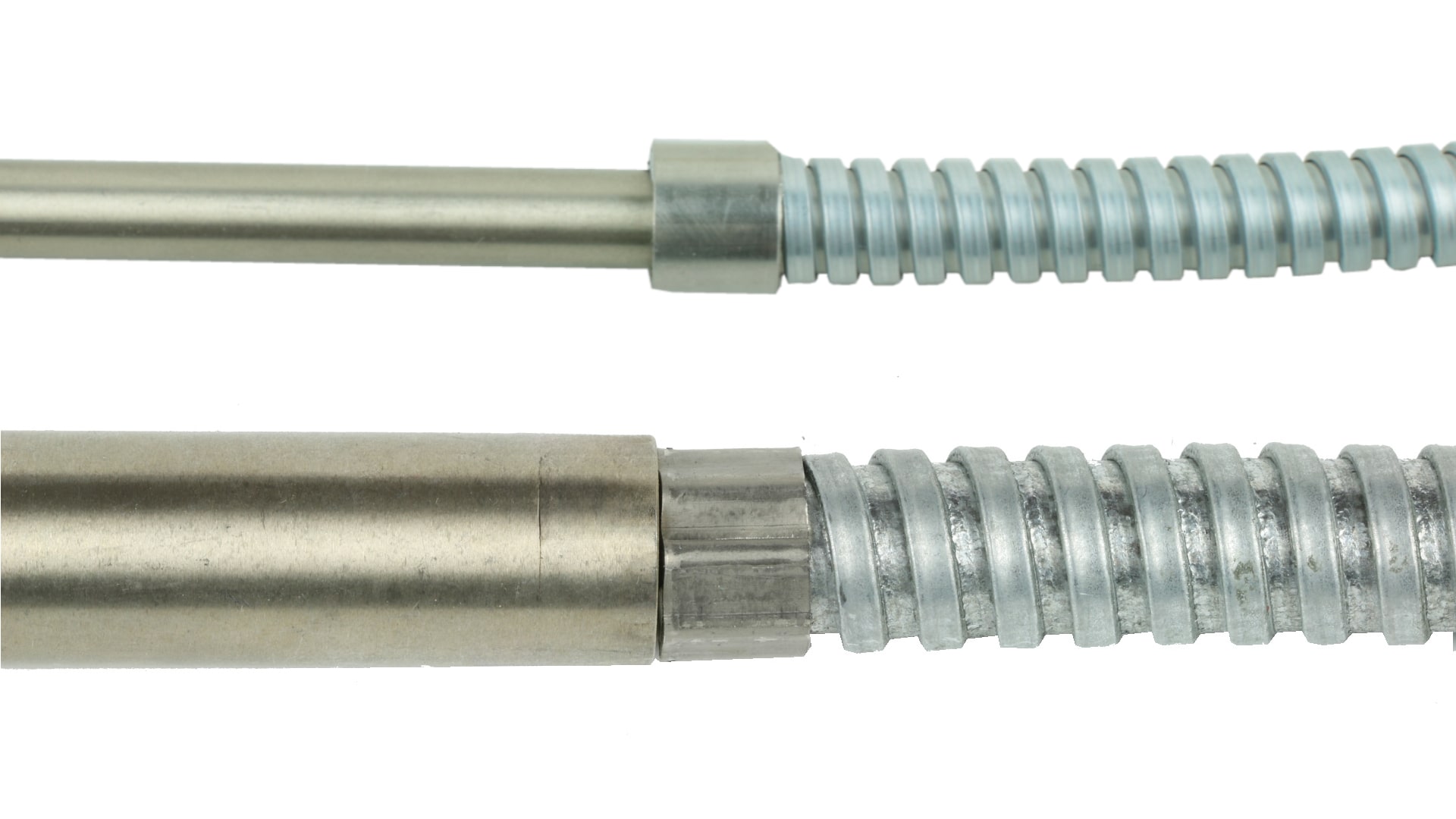

OP - osiowo przewody w osłonie z węża peschla dla średnicy grzałki do 10mm montowana bezpośrednio na grzałce, powyżej 10 za pośrednictwem tulejki pośredniej, długość przewodu na życzenie klienta, standardowo 500mm

http://OK%20-%20osiowo%20przewody%20w%20osłonie%20z%20koszulki%20izolacyjnej%20dla%20średnicy%20grzałki%20do%2012,5mm%20montowana%20bezpośrednio%20na%20grzałce,%20powyżej%2012,5%20za%20pośrednictwem%20tulejki%20pośredniej,%20długość%20przewodu%20na%20życzenie%20klienta,%20standardowo%20500mm

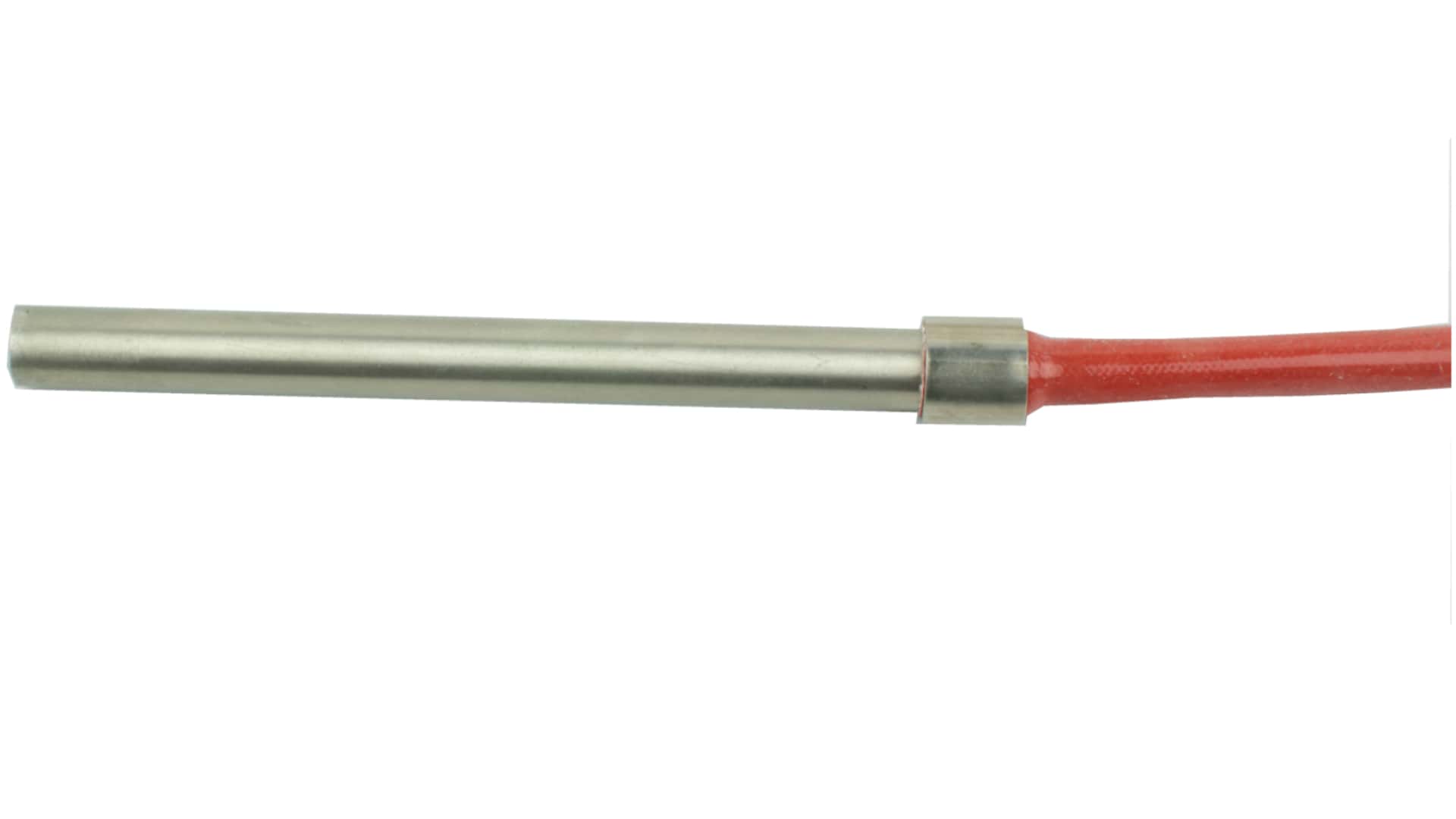

OK - osiowo przewody w osłonie z koszulki izolacyjnej dla średnicy grzałki do 12,5mm montowana bezpośrednio na grzałce, powyżej 12,5 za pośrednictwem tulejki pośredniej, długość przewodu na życzenie klienta, standardowo 500mm

http://OW%20-%20osiowe%20wykonanie%20odporne%20na%20wilgoć,%20długość%20przewodu%20na%20życzenie%20klienta,%20standardowo%20500mm

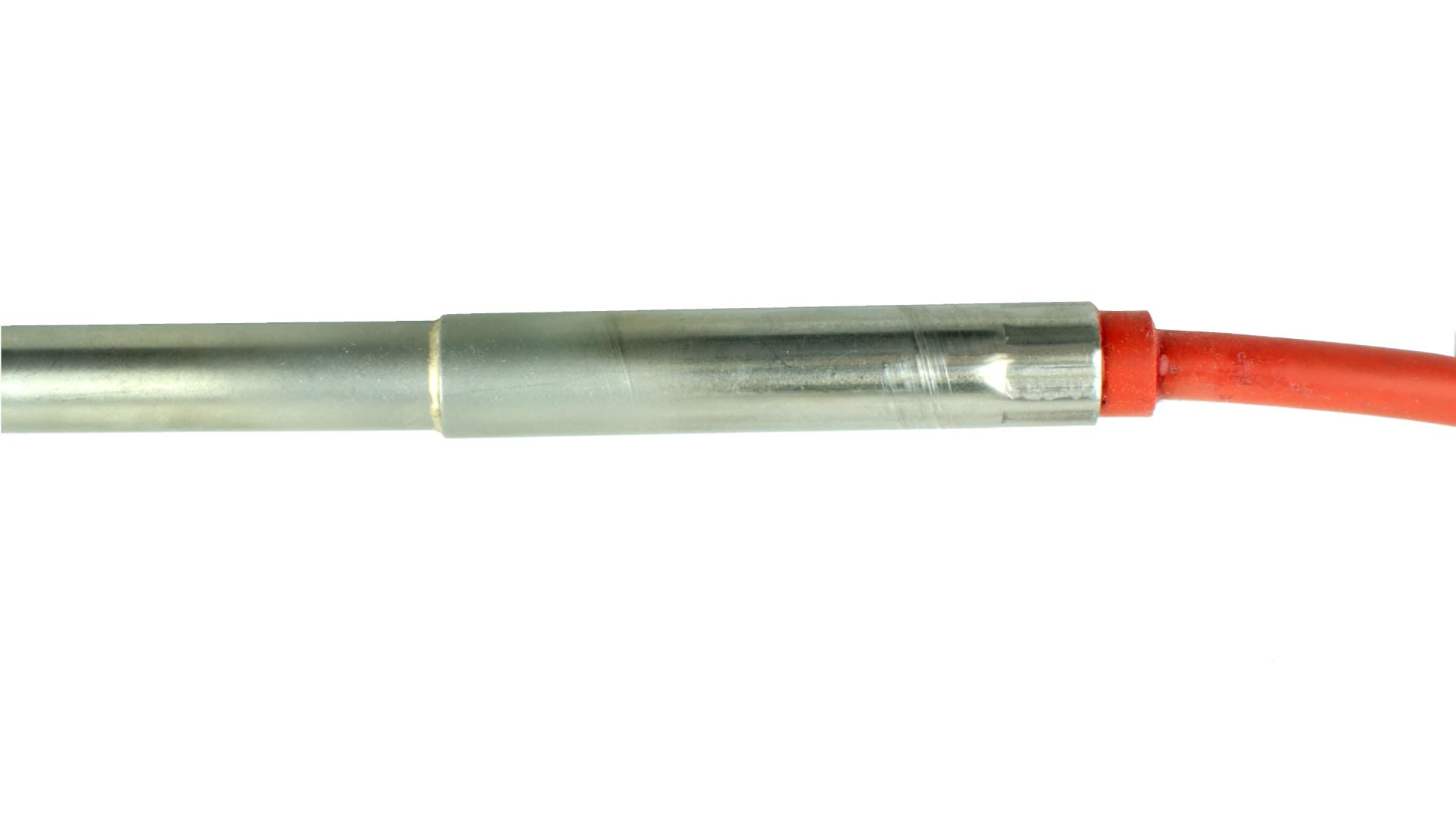

OW - osiowe wykonanie odporne na wilgoć, długość przewodu na życzenie klienta, standardowo 500mm

http://KBT%20-%20trzpień%20pod%20kątem%2090°%20do%20osi%20grzałki%20–%20drut%20(standardowo%20o%20dł.%2025mm),%20którego%20średnica%20zależy%20od%20średnicy%20grzałki%20Inne%20długości%20trzpienia%20na%20życzenie%20klienta

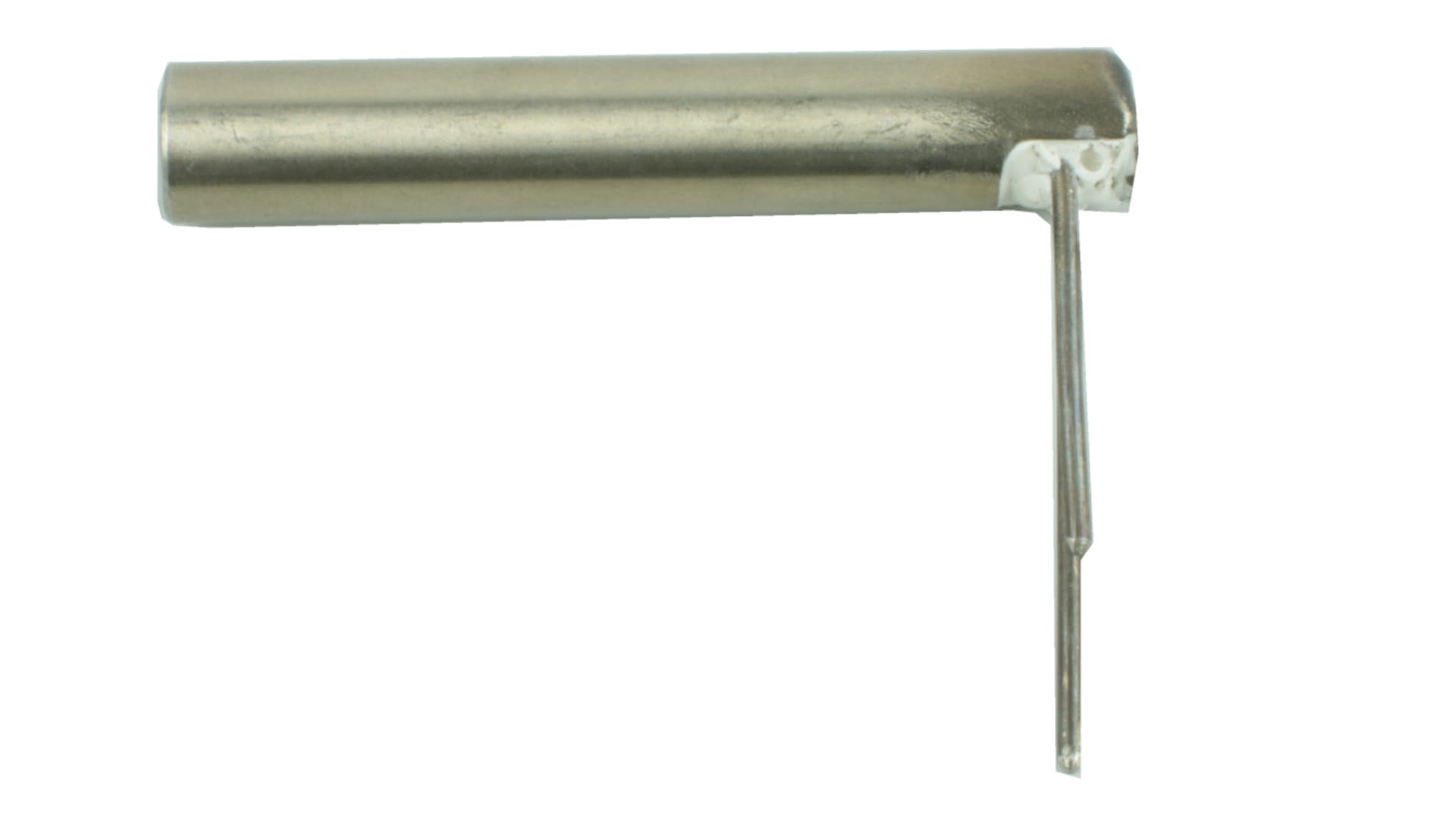

KBT - trzpień pod kątem 90° do osi grzałki – drut (standardowo o dł. 25mm), którego średnica zależy od średnicy grzałki Inne długości trzpienia na życzenie klienta

http://KBL%20-%20elastyczna%20linka%20pod%20kątem%2090°%20do%20osi%20grzałki%20o%20długości%20do%20300mm

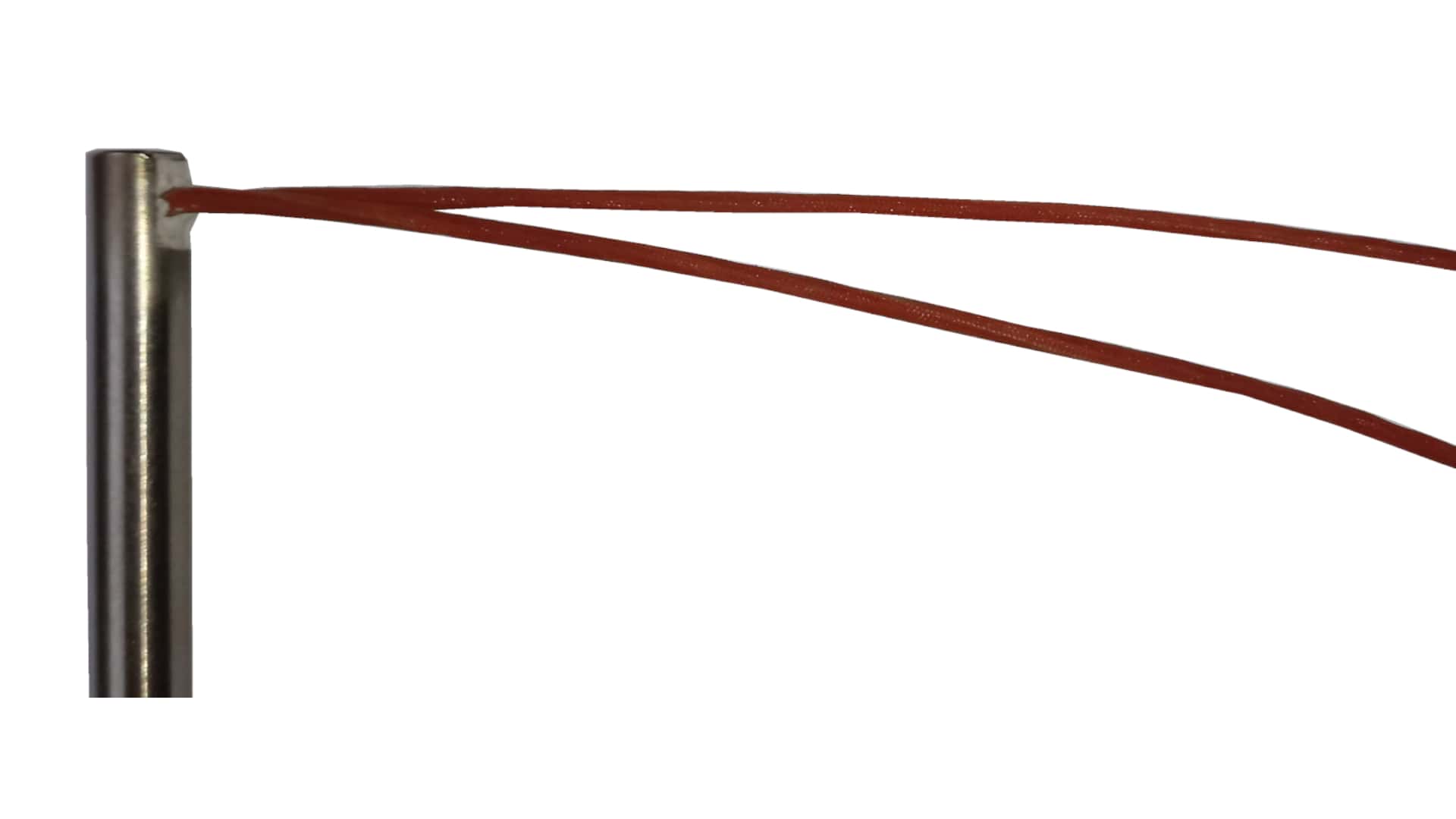

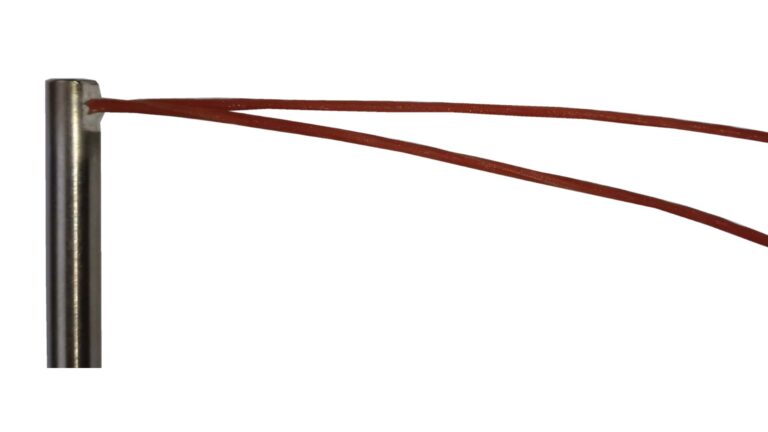

KBL - elastyczna linka pod kątem 90° do osi grzałki o długości do 300mm

http://KBTP%20-%20trzpień%20+%20przewód%20%20pod%20kątem%2090°%20do%20osi%20grzałki,%20długość%20przewodu%20na%20życzenie%20klienta,%20standardowo%20500mm

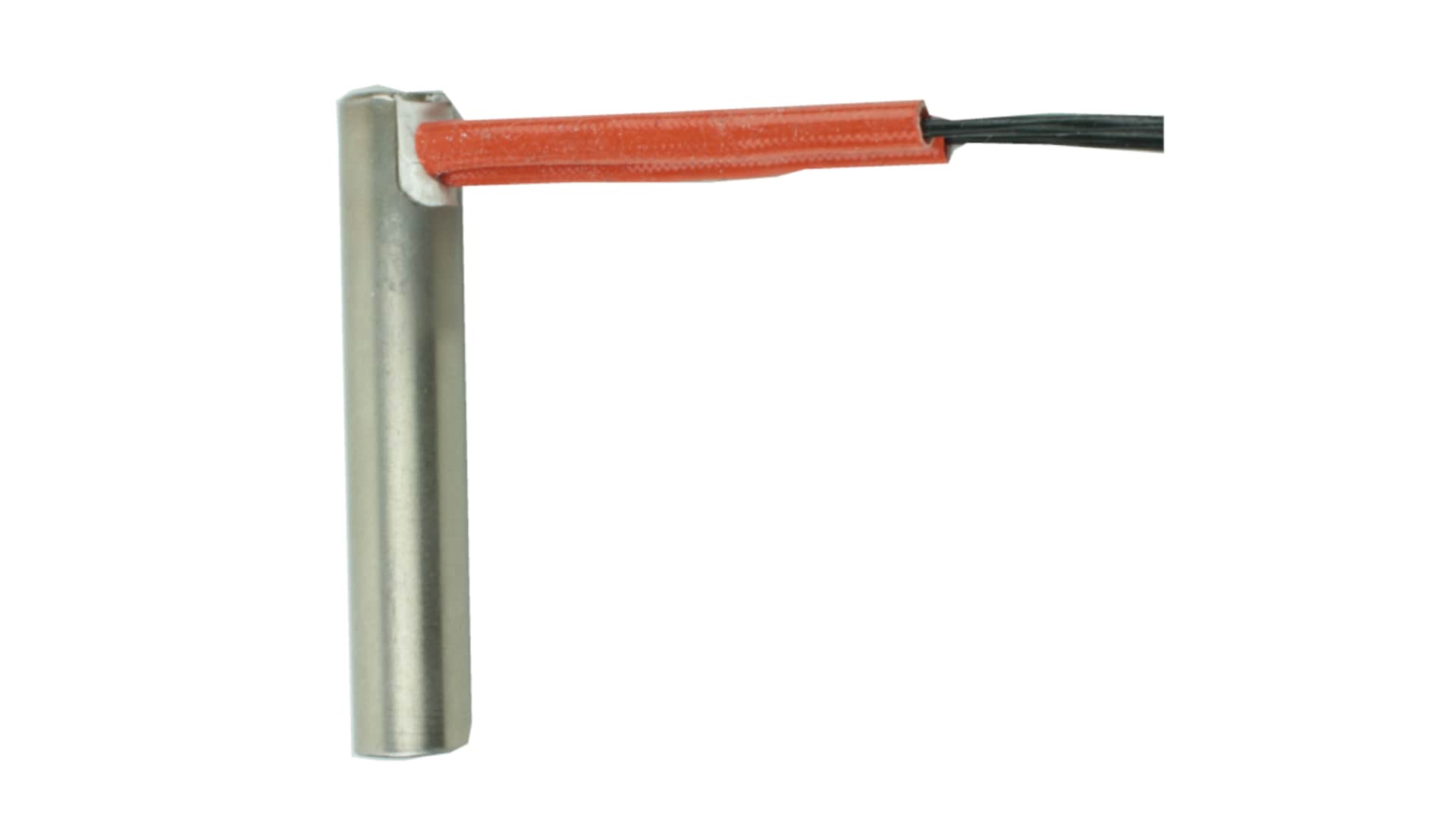

KBTP - trzpień + przewód pod kątem 90° do osi grzałki, długość przewodu na życzenie klienta, standardowo 500mm

http://KBLP%20-%20linka%20+%20przewód%20%20pod%20kątem%2090°%20do%20osi%20grzałki%20linka%20z%20przewodem%20łączona%20jest%20na%20przemian%20w%20odległości%2090%20i%20150%20mm,%20długość%20przewodu%20na%20życzenie%20klienta,%20standardowo%20500mm

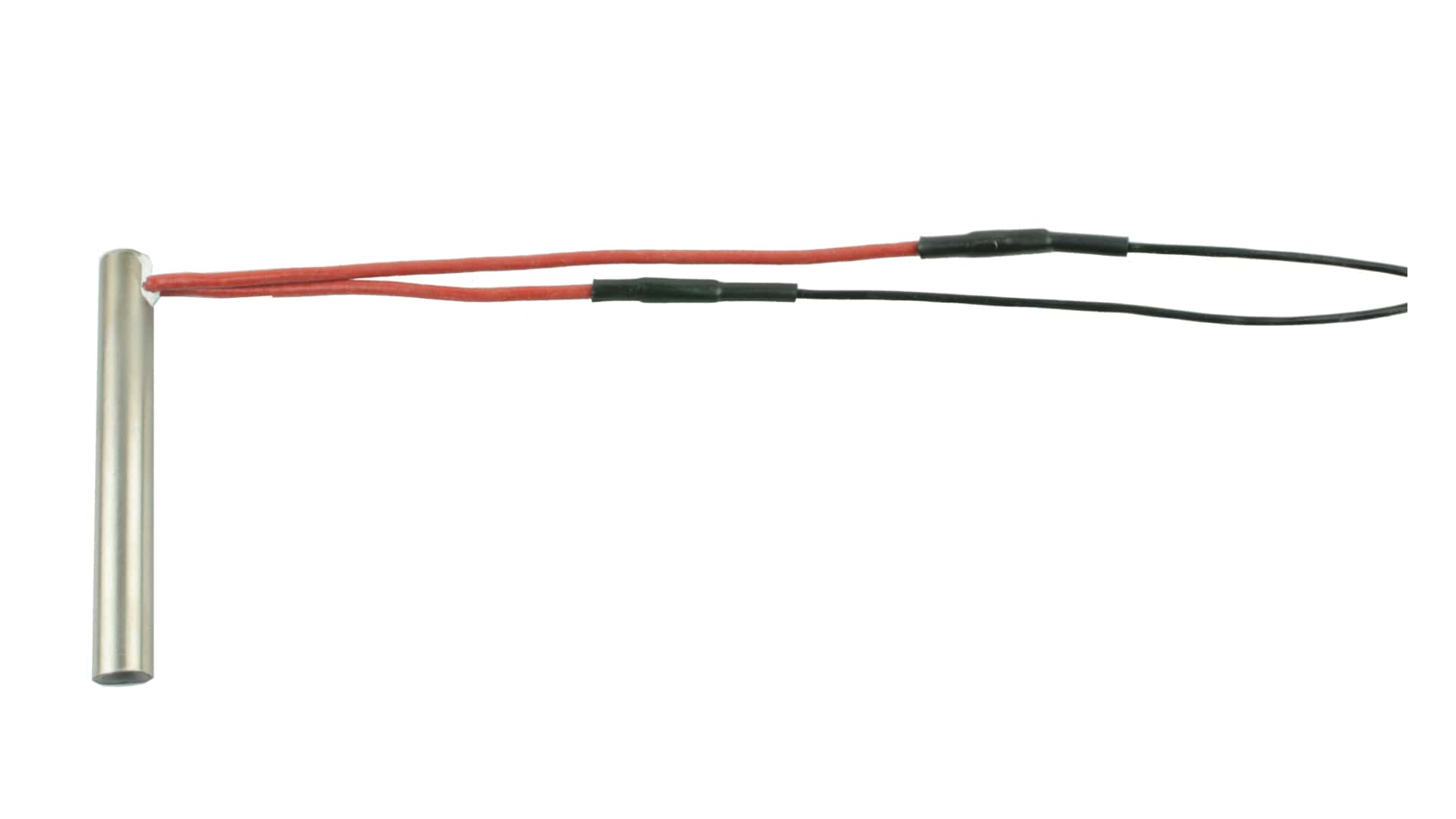

KBLP - linka + przewód pod kątem 90° do osi grzałki linka z przewodem łączona jest na przemian w odległości 90 i 150 mm, długość przewodu na życzenie klienta, standardowo 500mm

http://KKO%20-%20kątowe,%20za%20pośrednictwem%20osłony%20kątowej%20przewody%20w%20osłonie%20z%20oplotu%20nierdzewnego,%20długość%20przewodu%20na%20życzenie%20klienta,%20standardowo%20500mm

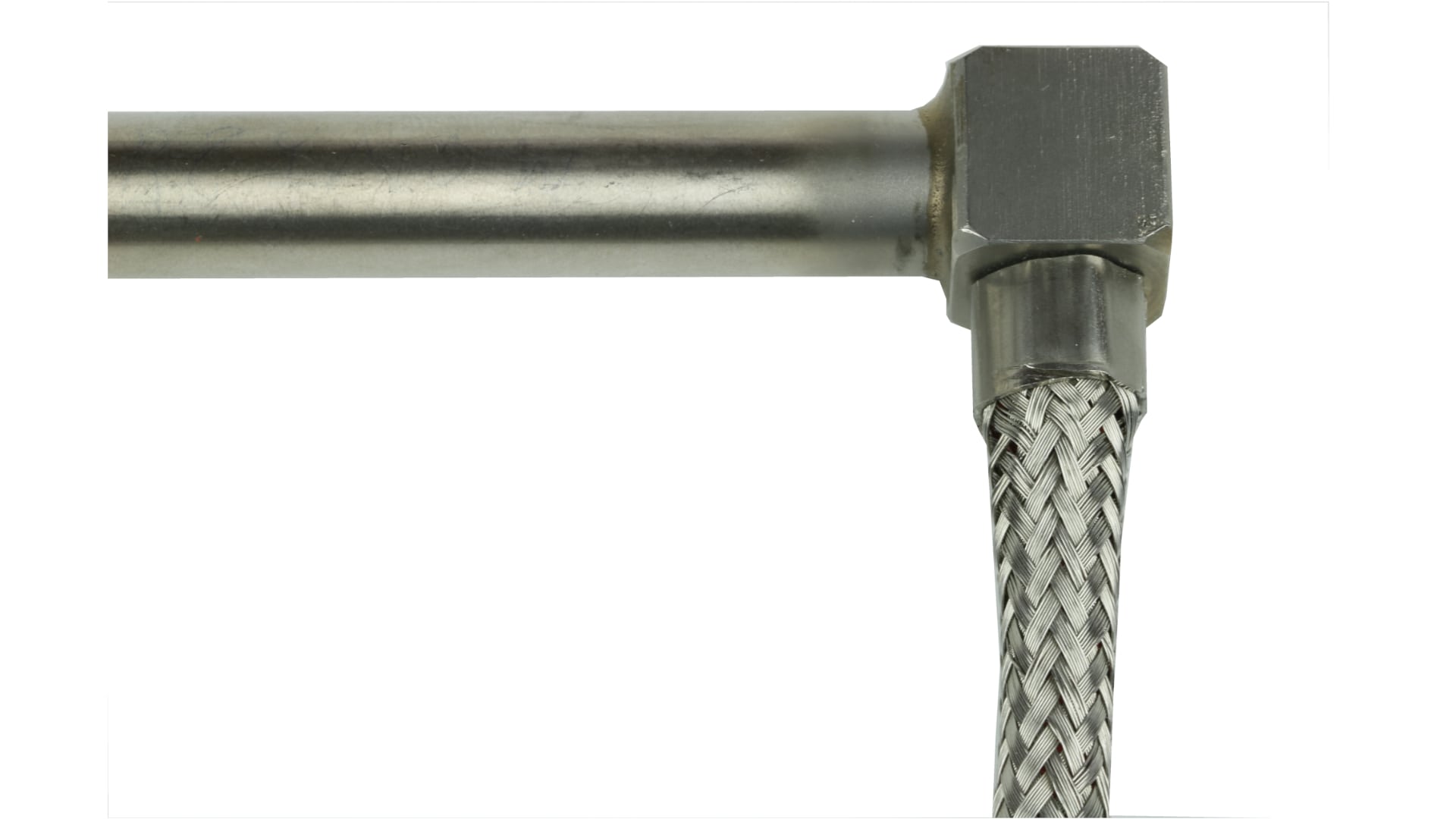

KKO - kątowe, za pośrednictwem osłony kątowej przewody w osłonie z oplotu nierdzewnego, długość przewodu na życzenie klienta, standardowo 500mm

http://KKW%20-%20kątowe%20za%20pośrednictwem%20osłony%20kątowej%20wykonanie%20odporne%20na%20wilgoć,%20długość%20przewodu%20na%20życzenie%20klienta,%20standardowo%20500mm

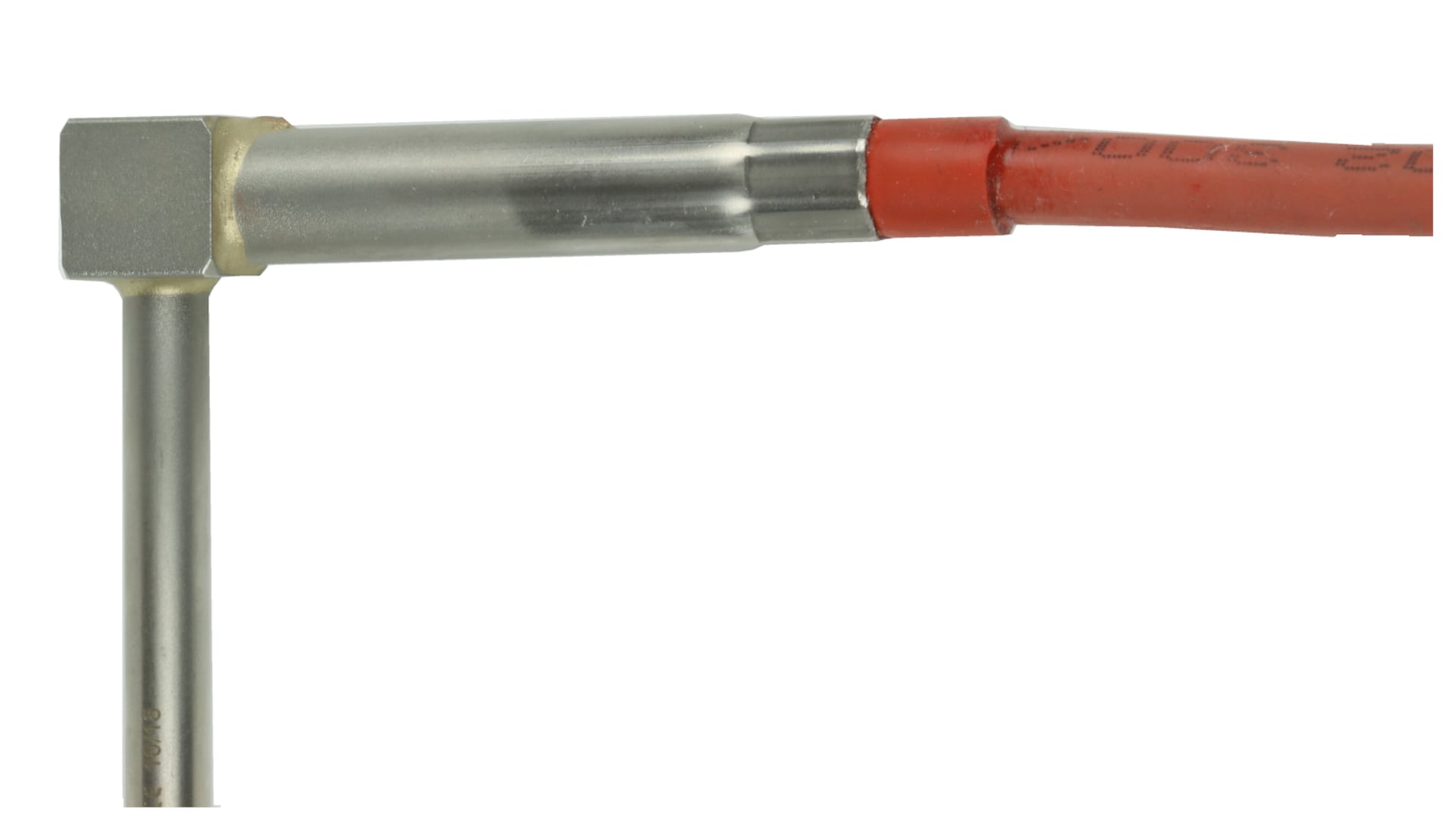

KKW - kątowe za pośrednictwem osłony kątowej wykonanie odporne na wilgoć, długość przewodu na życzenie klienta, standardowo 500mm

http://KKP%20-%20%20kątowe%20za%20pośrednictwem%20osłony%20kątowej%20przewody%20w%20osłonie%20z%20węża%20peschla,%20długość%20przewodu%20na%20życzenie%20klienta,%20standardowo%20500mm

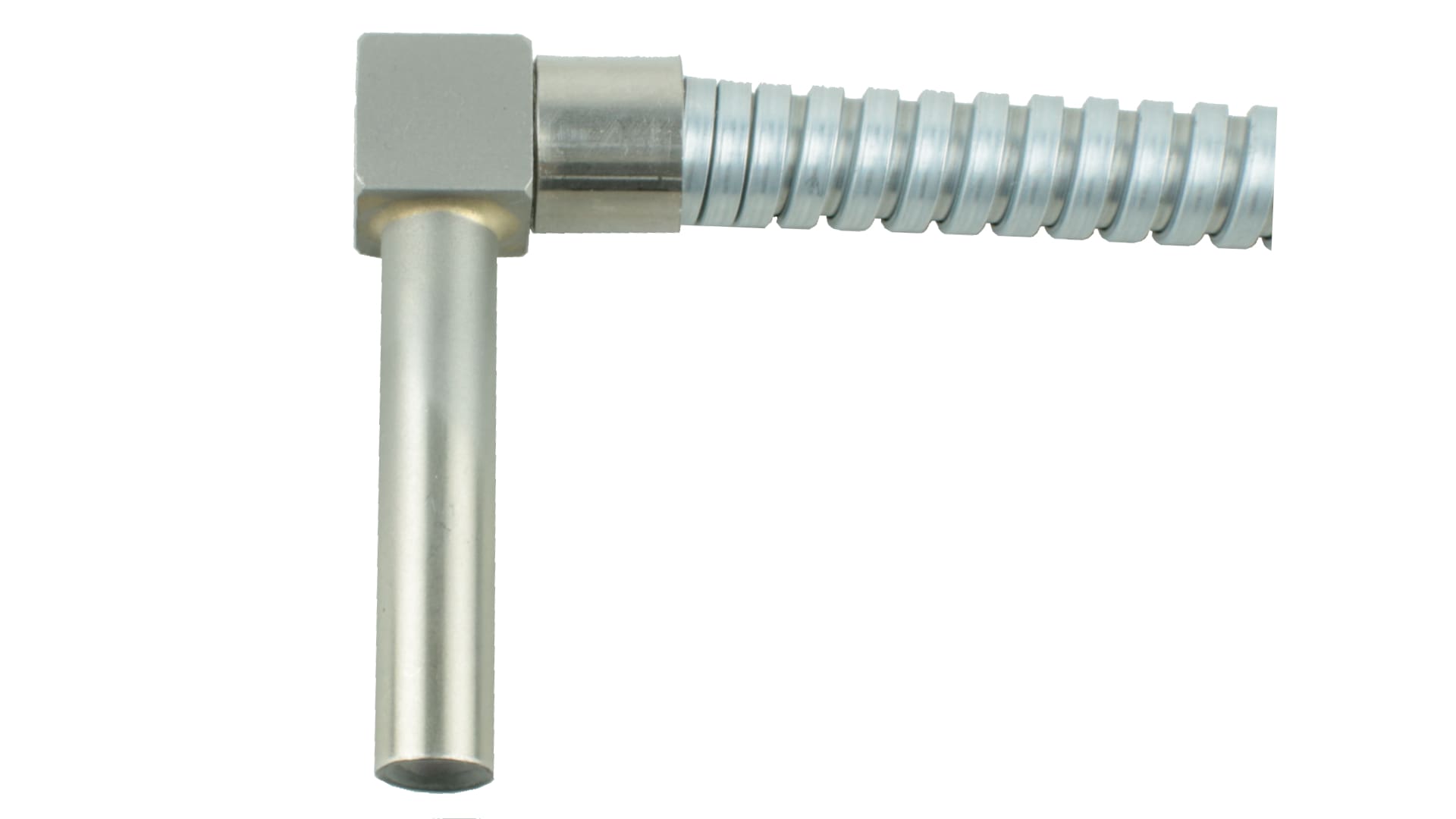

KKP - kątowe za pośrednictwem osłony kątowej przewody w osłonie z węża peschla, długość przewodu na życzenie klienta, standardowo 500mm

http://KKK%20-%20kątowe%20za%20pośrednictwem%20osłony%20kątowej%20przewody%20w%20osłonie%20z%20koszulki%20izolacyjnej,%20długość%20przewodu%20na%20życzenie%20klienta,%20standardowo%20500mm

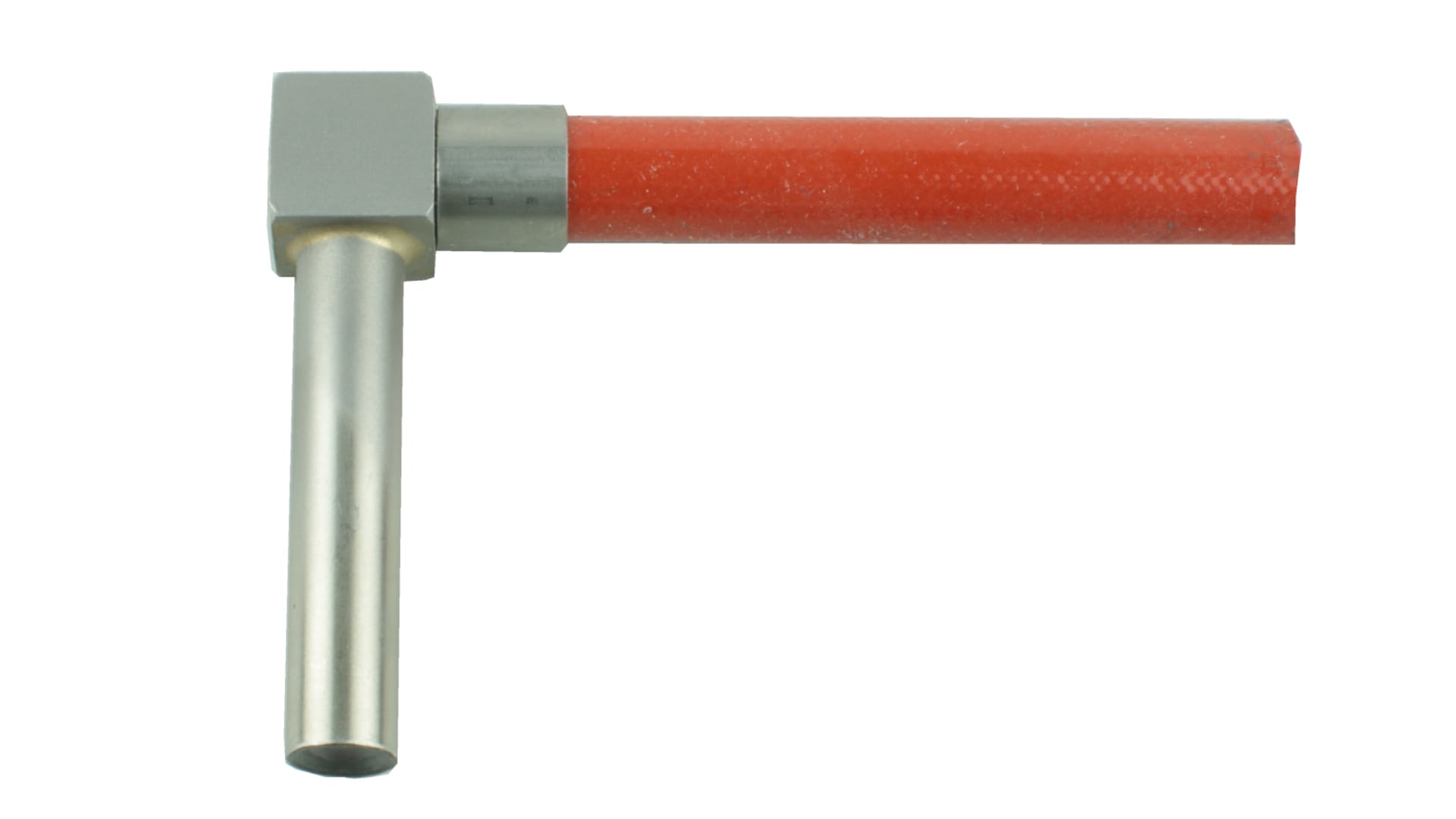

KKK - kątowe za pośrednictwem osłony kątowej przewody w osłonie z koszulki izolacyjnej, długość przewodu na życzenie klienta, standardowo 500mm
