Grzałki silikonowe

Silikonowe elementy grzejne produkowane są metodą obróbki fotochemicznej z wysokiej jakości materiałów, takich jak stopy niklu INCONEL® oraz silikon marki ARLON®, opracowanego specjalnie do zastosowania w elastycznych elementach grzejnych.
Silikonowe elementy grzejne charakteryzują się unikalnymi zaletami takimi jak:

• małą grubością, co pozwala na ich zastosowanie, gdzie konwencjonalne (np. rurkowe) elementy grzejne nie mogą być zamontowane,
• dopasowaniem elementu kształtem do ogrzewanej powierzchni i geometrii (z uwzględnieniem otworów, wcięć i innych nieregularności),
• możliwość dowolnego dopasowania stref zimnych i stref o równym lub nierównym rozłożeniu obciążenia powierzchniowego,
• możliwość zaprojektowania więcej niż jednego obwodu grzejnego w obrębie pojedynczego elementu grzejnego.

Produkowane przez nas silikonowe elementy grzejne spełniają wymagania norm:

• PN-EN 60335-1:2012
• PN-EN 50106:2009
• PN-EN 22768-1:1999

Napięcie i moc znamionowa

Napięcie i moc są dopasowywane do indywidulanych wymagań klienta.
Typowe stosowane napięcia znamionowe: 24 V, 48 V, 110 V, 115 V, 120 V, 220 V, 230 V, 240 V, 400 V (połączenie w gwiazdę lub trójkąt).
Moc w zależności od powierzchni elementu grzejnego może wynosić od kilku watów do kiltu kilowatów. Maksymalne dopuszczalne obciążenie powierzchnio wynosi 3 W/cm2 w zależności od warunków pracy elementu grzejnego. Tolerancja mocy znamionowej zgodnie z normą PN-EN 60335-1:2012:

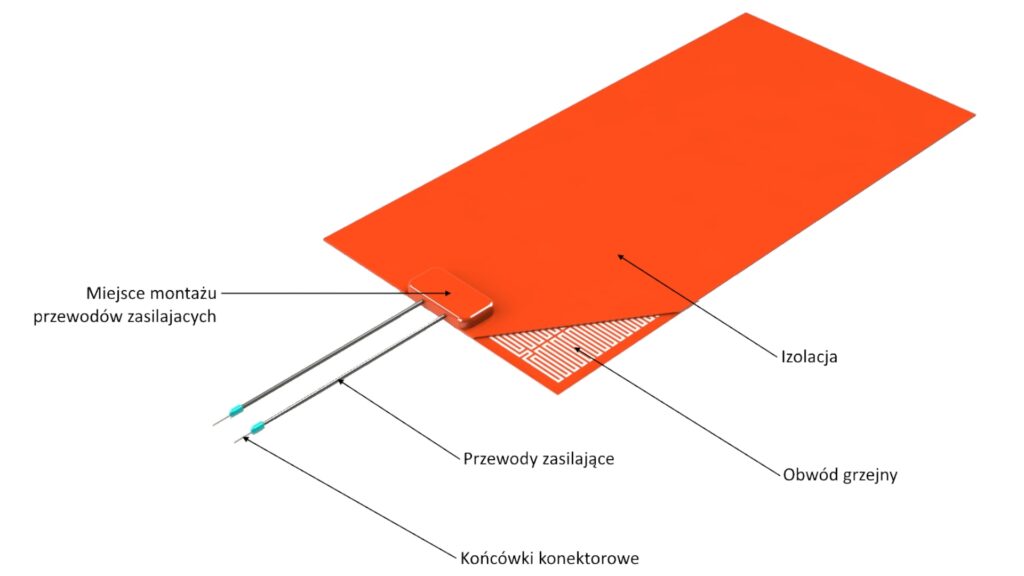

Budowa silikonowego elementu grzejnego

Nasze elastyczne elementy grzejne wykonujemy z silikonu zbrojonego włóknem szklanym. Przykładowa budowa została przedstawiona na rys. 1. W przypadku elementów o grubości większej niż 1 mm, zewnętrzne warstwy są powielane. Pozwala to na zapewnienie większej wytrzymałości mechanicznej oraz parametrów bezpieczeństwa elektrycznego produkowanych przez nas elementów grzejnych.

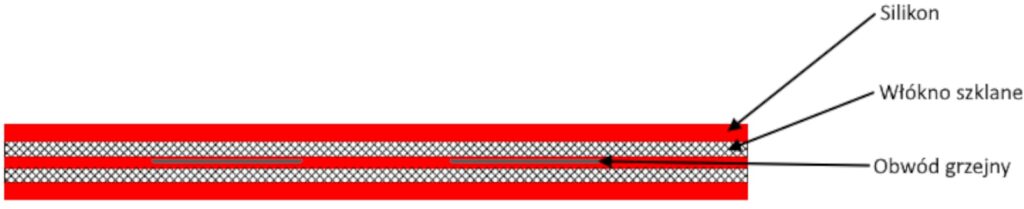

Rys. 1. Schemat konstrukcji elastycznego elementu grzejnego.

Opcjonalne wykonania silikonowych elementów grzejnych

Poza typowym wykonaniem silikonowe elementy grzejne mogą zostać rozbudowane o różnego rodzaju metody kontroli temperatury, systemy montażowe oraz dodatkową izolację, w celu dostosowania projektu do potrzeb klienta.

Kontrola temperatury:

• czujniki PT100 i PT1000 2/3/4-przewodowe w klasie „A” lub „B”,
• termopary typu „J” i „K” w klasie I lub II,
• termostaty nastawialne,
• termostaty bimetaliczne NC na określoną temperaturę (ilość cykli uzależniona od przeznaczenia termostatu),
• termostaty bimetaliczne NC resetowalne,
• termistory NTC,
• połączenia powyższych lub wykonania specjalne.

System montażowe:

• otwory,
• otwory zbrojone,
• taśma samoprzylepna,
• sprężyny + otwory zbrojone,
• opaski nylonowe + otwory zbrojone,
• rzepy,
• klej silikonowy RTV (klej dostarczany osobno),
• płyta metalowa z naklejonym elementem grzejnym i otworami do montażu,
• połączenia powyższych lub wykonania specjalne.

Dodatki:

• dodatkowa warstwa izolacji termicznej w formie pianki (spieniona guma silikonowa).

Zastosowanie silikonowych elementów grzejnych
Silikonowe elementy grzejne charakteryzują się bardzo uniwersalnym zastosowaniem i znajdują swoje przeznaczenie w prawie każdej dziedzinie życia, m.in.:

• produkcja świec,
• chłodnictwo,
• wyposażenie laboratoryjne,
• wyposażenie wojskowe,
• przemysł spożywczy,
• przemysł kosmetyczny,
• elektronika,
• aparatura medyczna,
• przetwórstwo tworzyw sztucznych.
