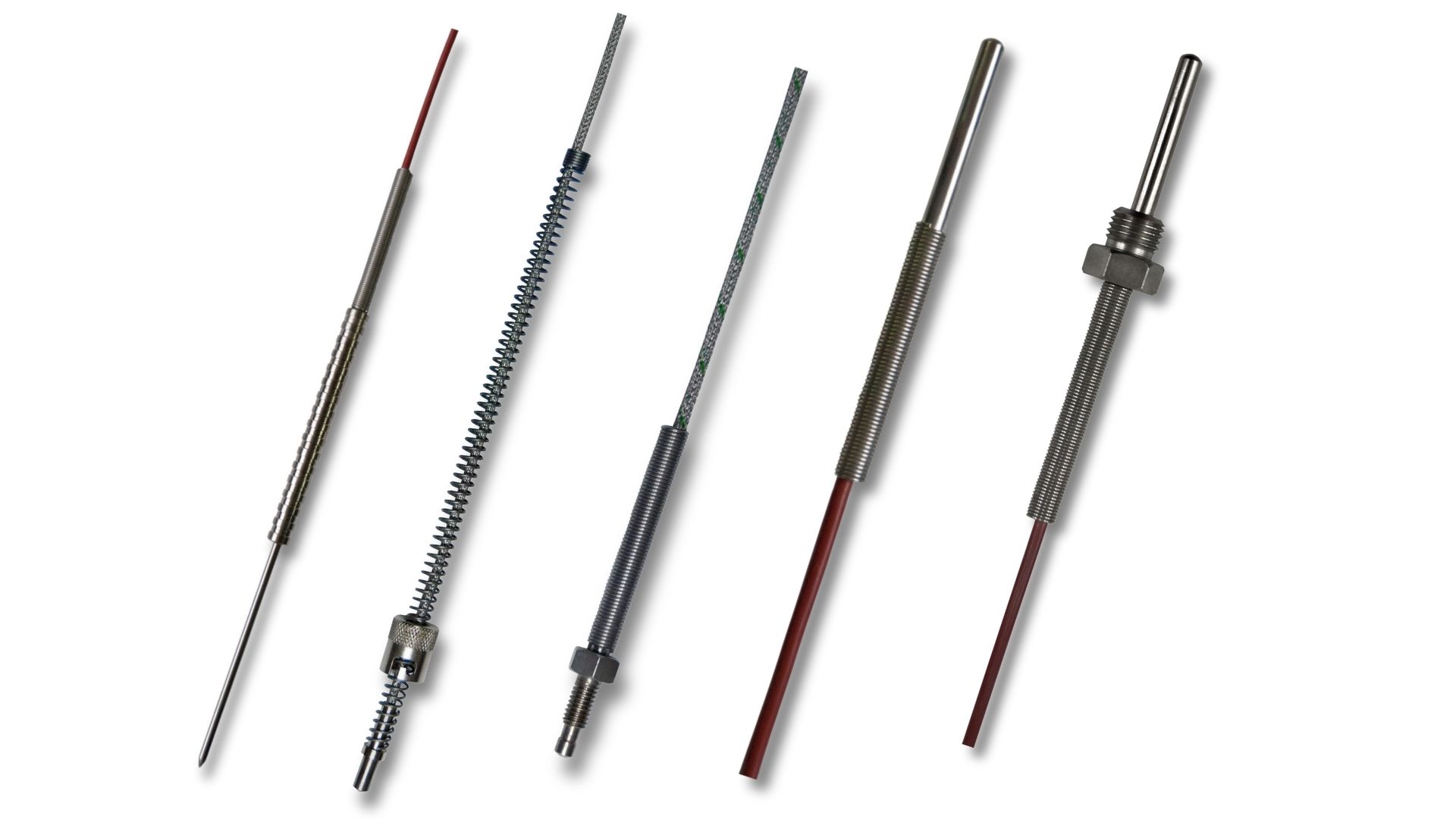

Czujniki temperatury przewodowe

Czujniki przewodowe mają element pomiarowy umieszczony w metalowej lub ceramicznej osłonie, a sygnał wyprowadzony jest za pomocą przewodu pomiarowego. Nie posiadają głowicy przyłączeniowej, co czyni je bardziej kompaktowymi.

Cechy i zalety:

• prosta i lekka konstrukcja,
• łatwy montaż w urządzeniach i maszynach,
• smożliwość stosowania w trudno dostępnych miejscach,
• szerokie zastosowanie w przemyśle tworzyw sztucznych, maszynowym, chłodnictwie, HVAC, laboratoriach.

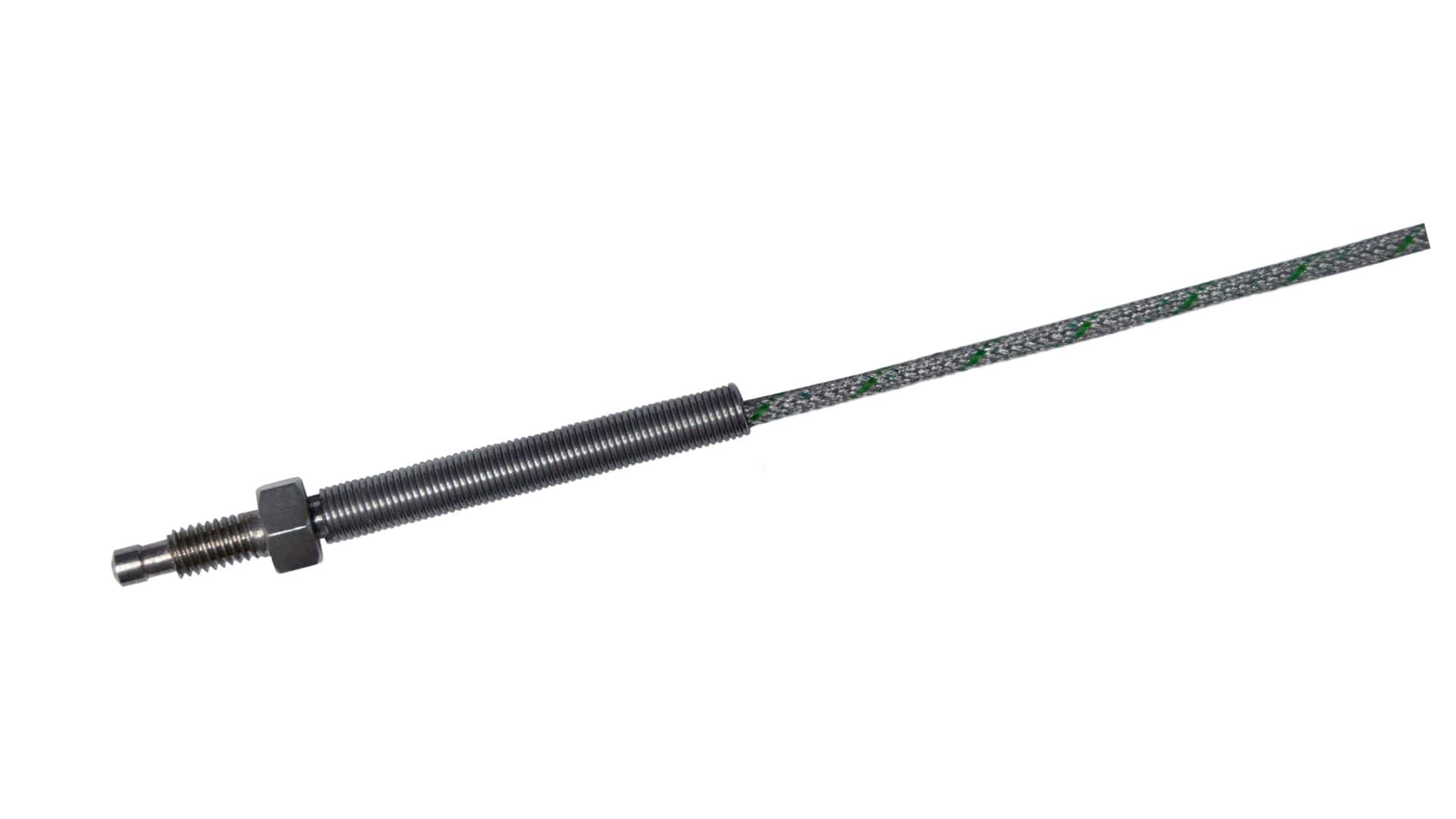

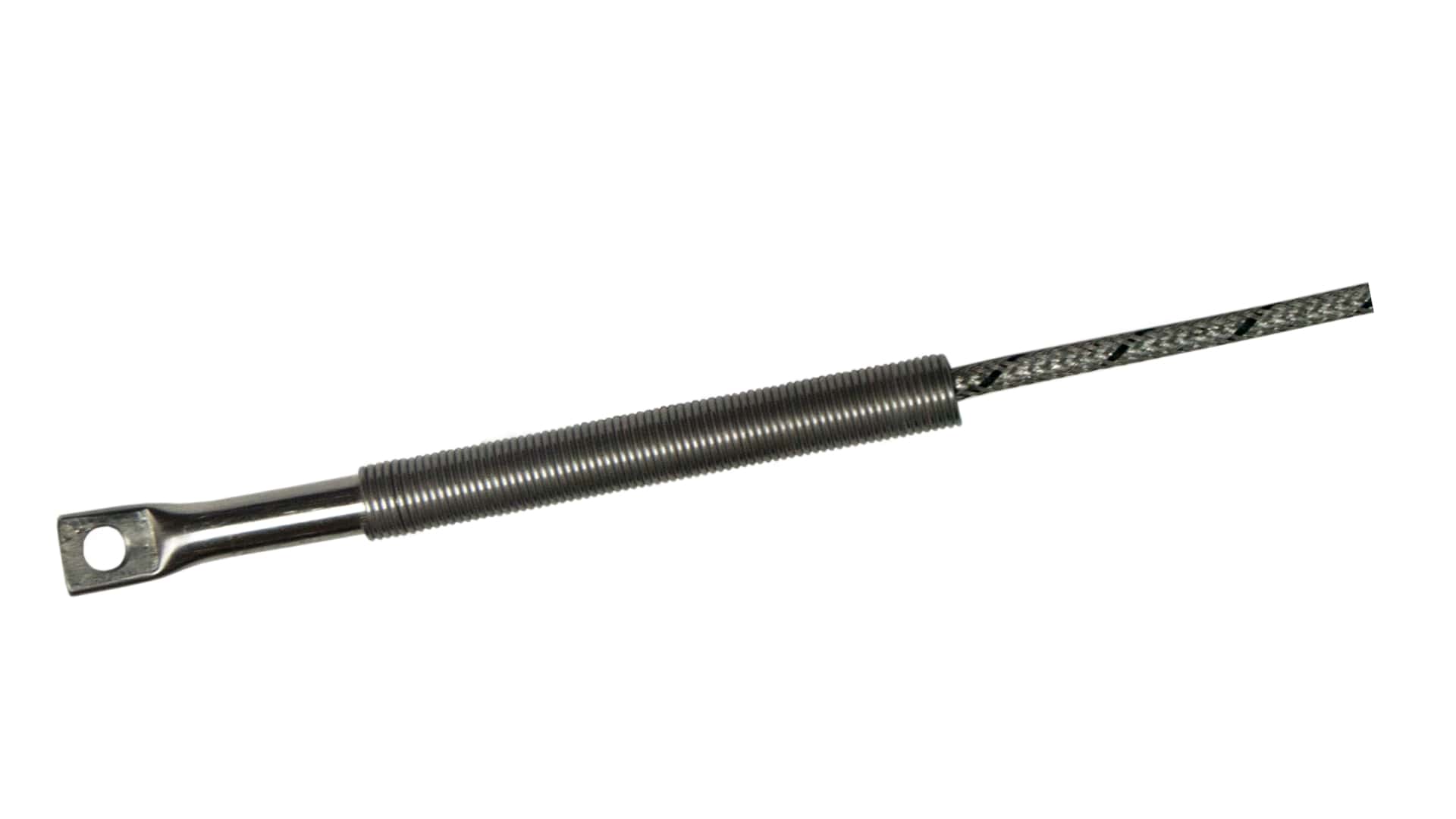

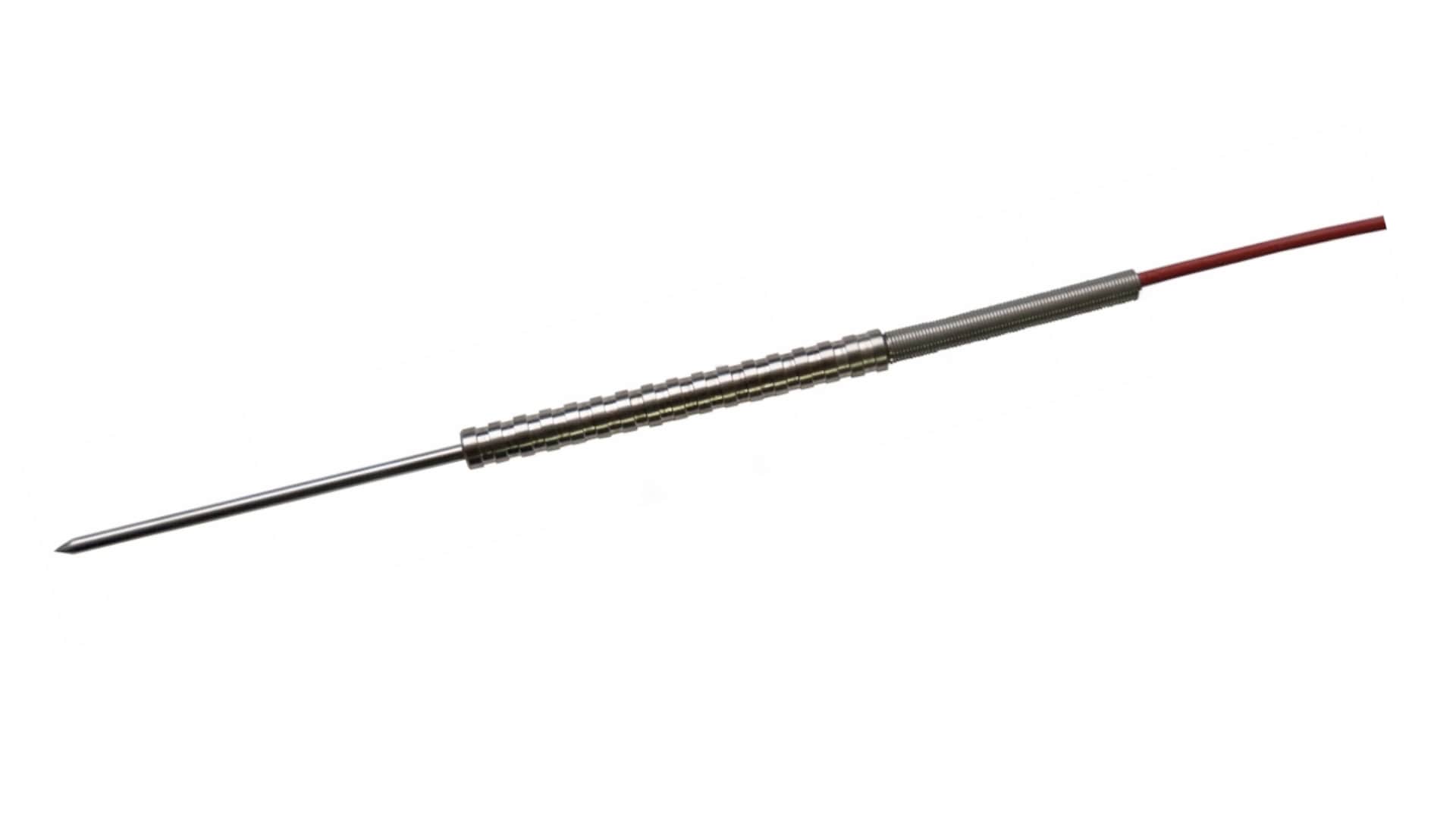

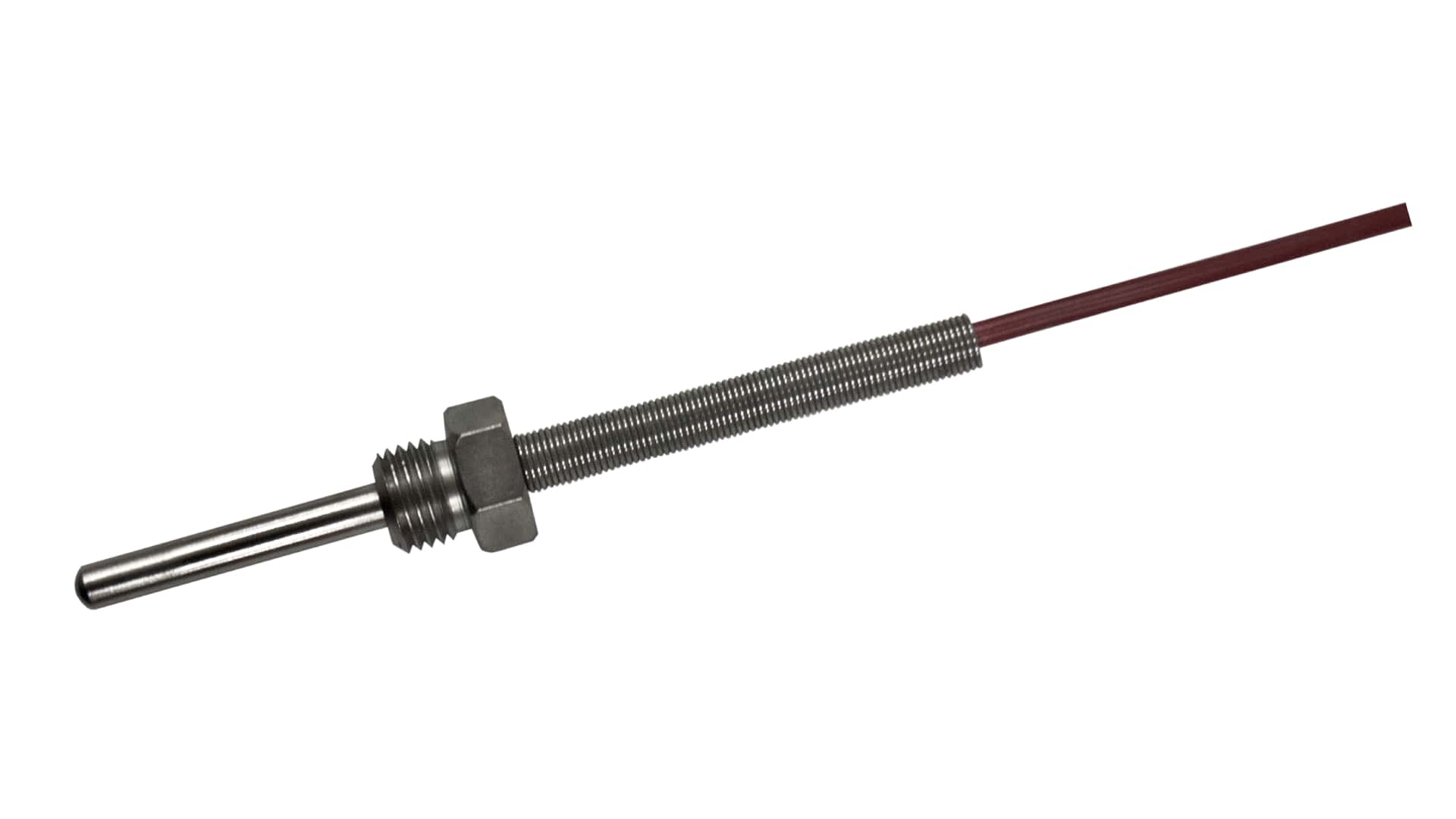

Przykłady wykonania czujników przewodowych:

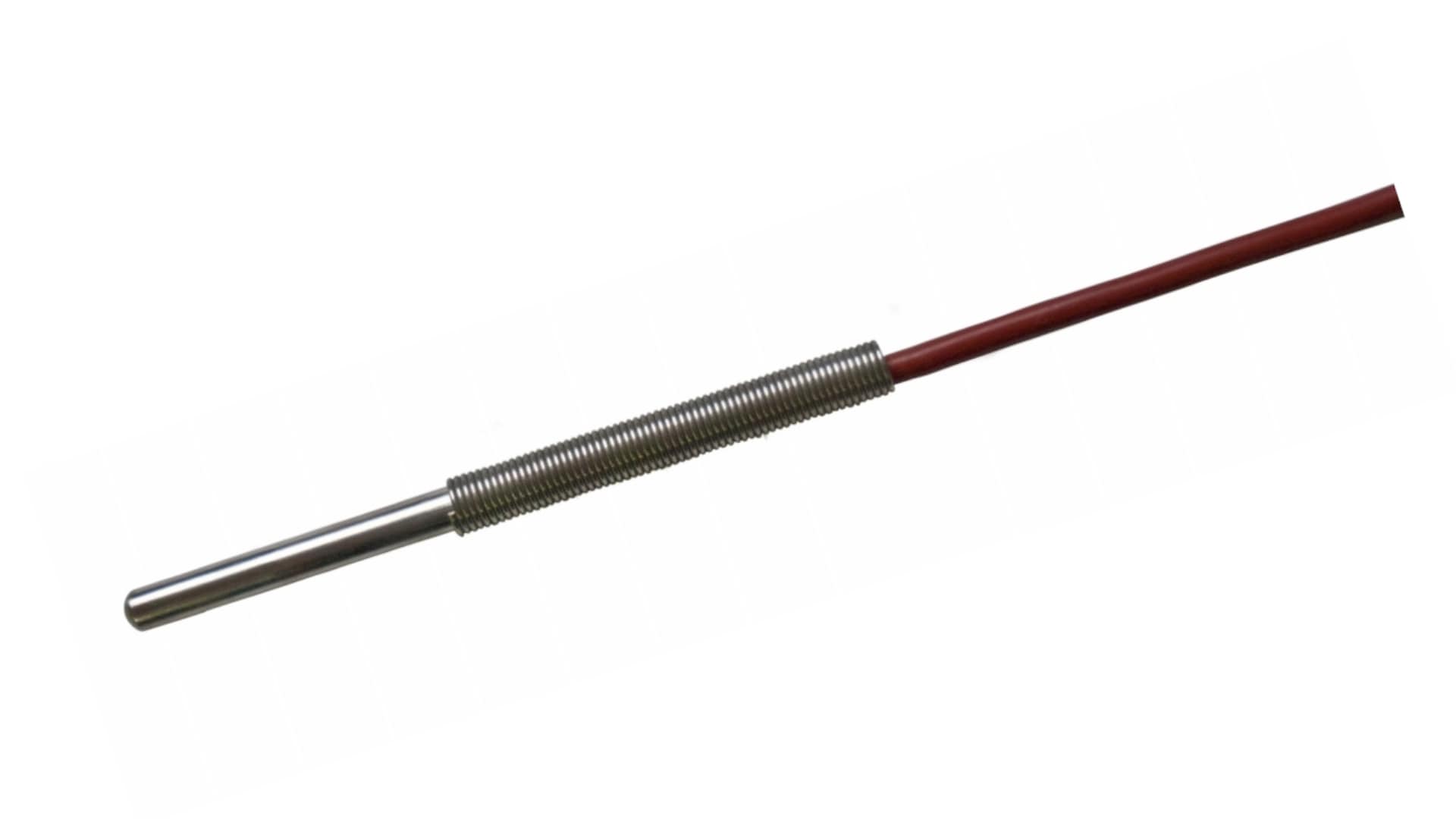

•  wykonanie czujnika z tulejką,
•  wykonanie czujnika z kątowym wyprowadzeniem,

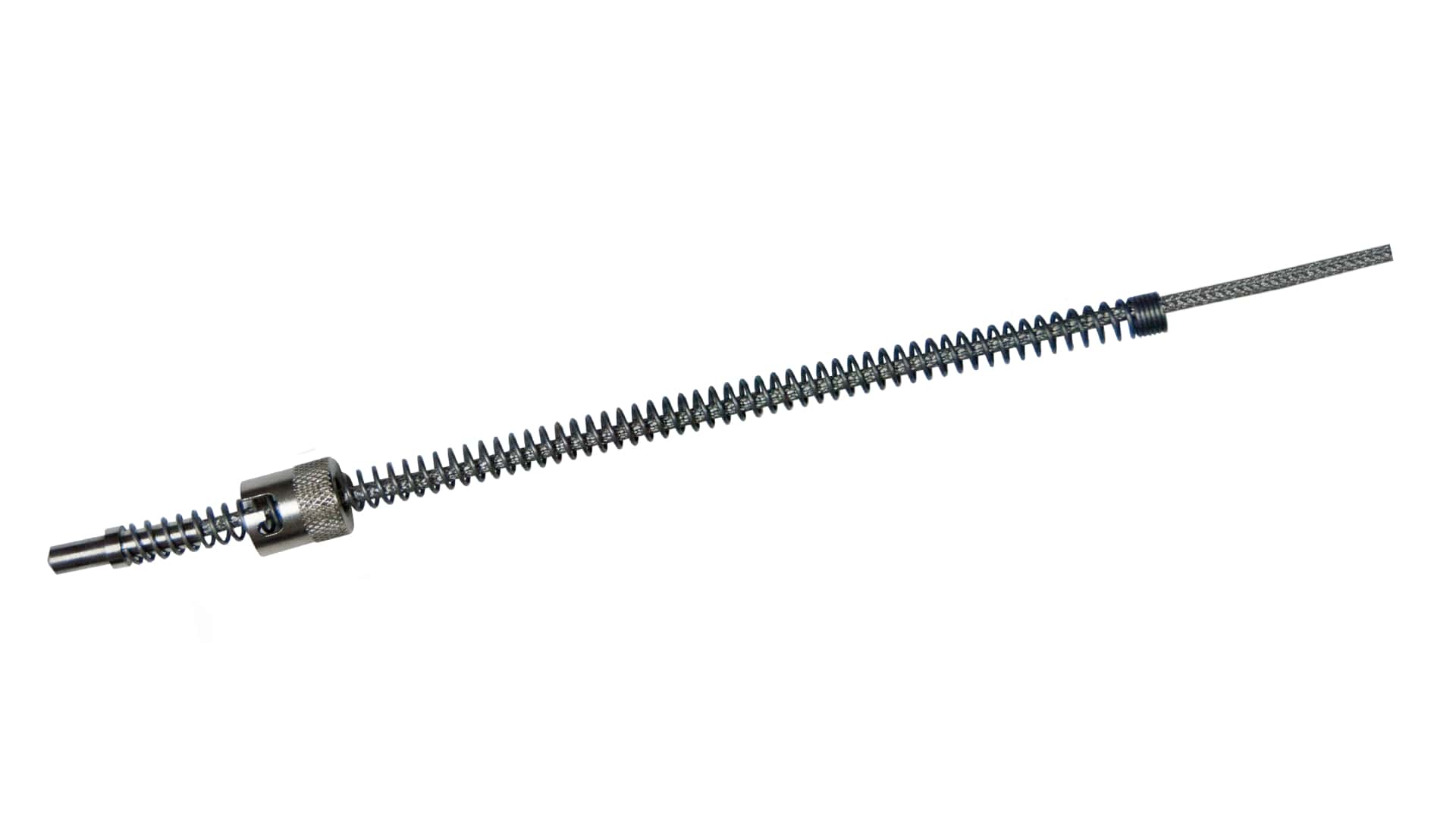

•  wykonanie czujnika z bagnetem i bajonetką,
•  wykonanie osłony ze stali nierdzewnej lub mosiądzu,
•  możliwość wykonania w kształcie opaski.

Elementy pomiarowe występujące w czujnikach:

1. Termorezystory (na przykład Pt100, Pt500, Pt1000)
   Działanie czujnika rezystancyjnego polega na zmianie oporności wbudowanego w niego rezystora, w raz ze zmianą temperatury.
   Wykonanie: 2, 3, oraz 4-przewodowe; klasa A lub B wg normy PN-EN 60751, Klasa 1/3 B DIN
2. Czujniki termoelektryczne (na przykład termopara typ J, K, L, R, S, T)
   Termopary to elementy pomiarowe, zbudowane z dwóch różnych przewodników połączonych spoiną.
   Wykonanie: spoina odizolowana lub uziemiona; klasa I lub II.

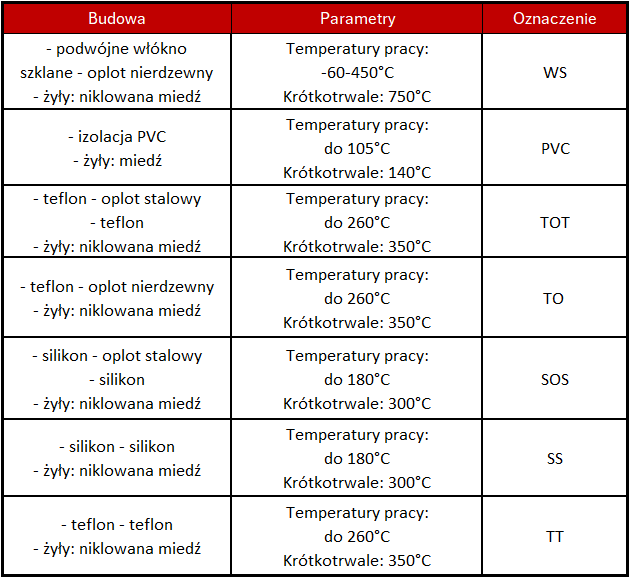

Standardowe przewody przyłaczeniowe
