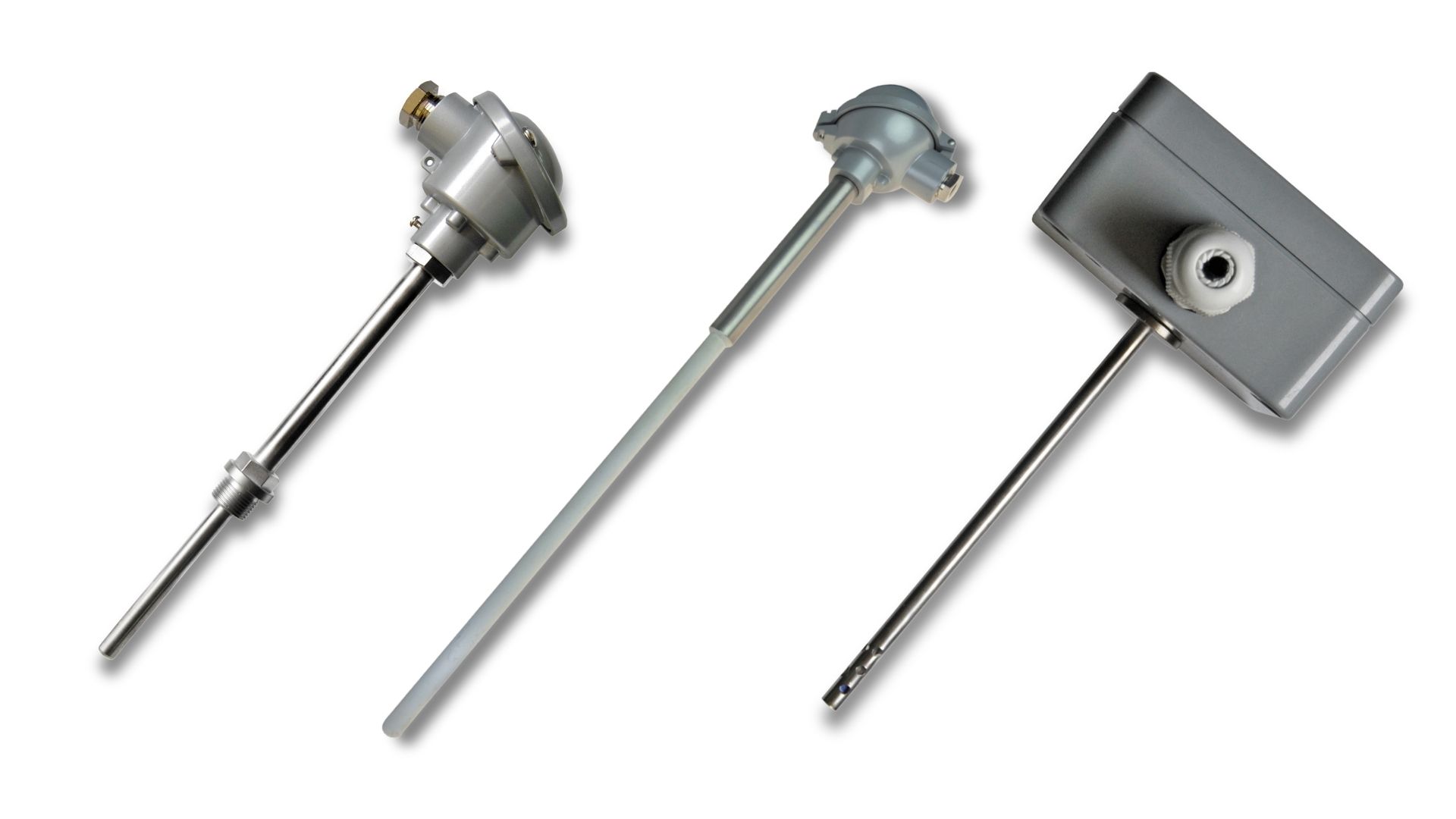

Czujniki temperatury głowicowe

Czujniki głowicowe to urządzenia pomiarowe, w których element pomiarowy (np. Pt100, Pt1000, termopara) umieszczony jest w osłonie ochronnej, a przewody przyłączeniowe zakończone są głowicą przyłączeniową. W głowicy znajduje się kostka przyłączeniowa lub przetwornik temperatury (np. 4–20 mA).

Cechy i zalety:

• solidna budowa i dobra ochrona przed czynnikami zewnętrznymi,
• możliwość montażu przetwornika w głowicy,
• stosowane w instalacjach przemysłowych, energetyce, ciepłownictwie, kotłach, wymiennikach ciepła, rurociągach.

Przykłady wykonania czujników głowicowych:

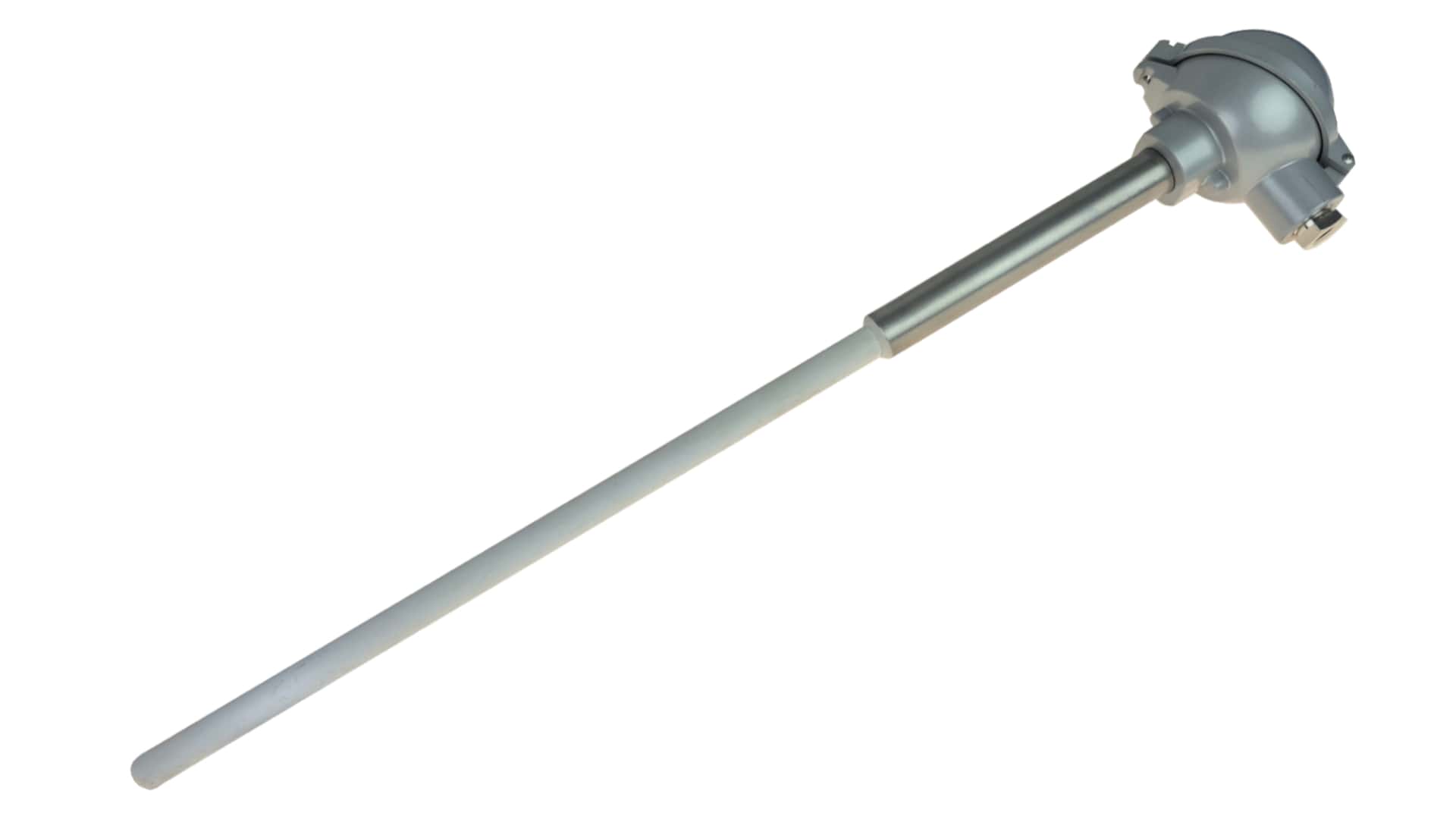

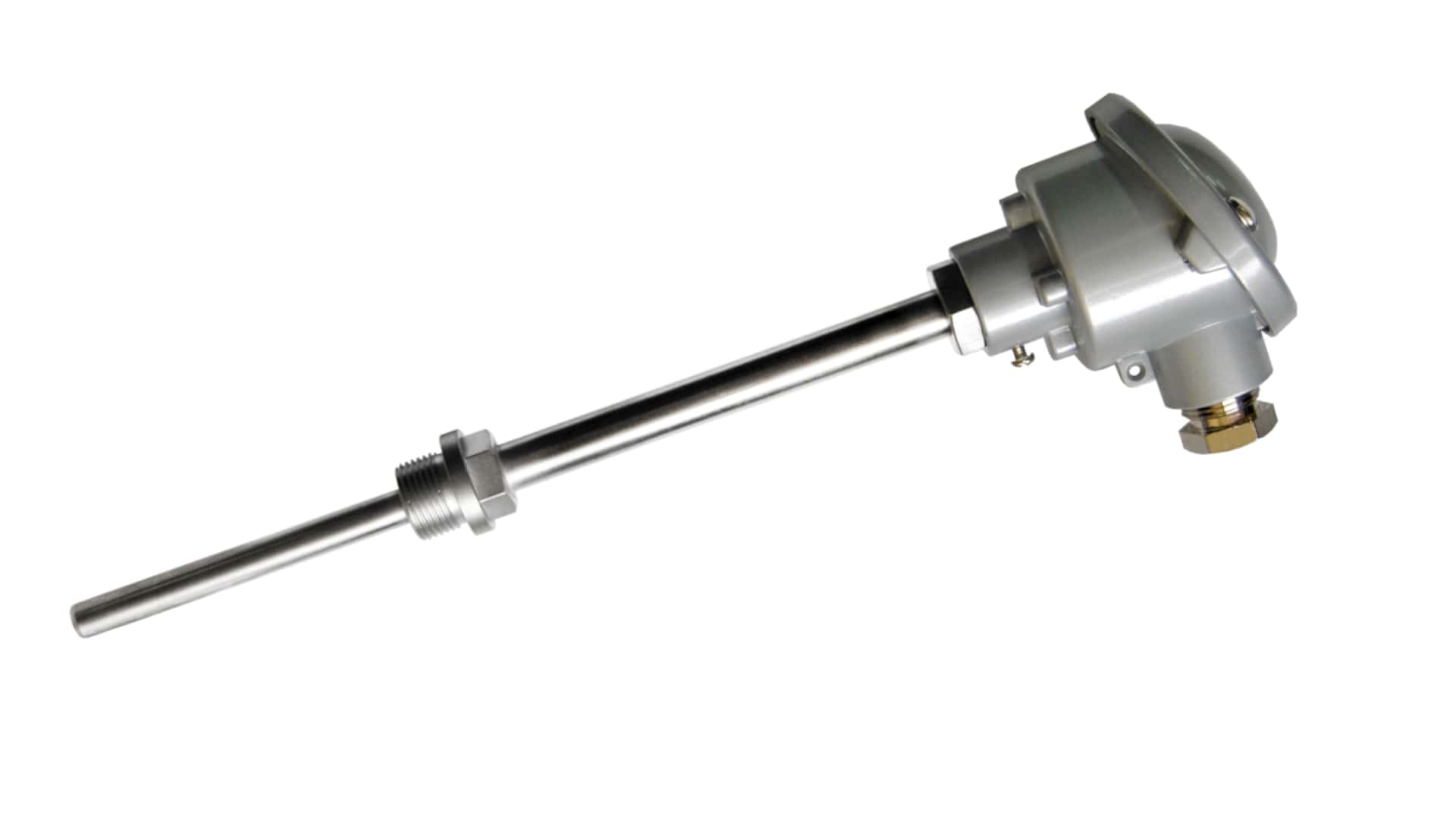

•  osłona wykonana ze stali nierdzewnej 1.4541 (lub innej),
•  osłona wykonana ze szkła borowo-krzemowego,
•  osłona PTFE-koszulka grubościenna,
•  możliwość wykonania czujnika z wymiennym wkładem pomiarowym,

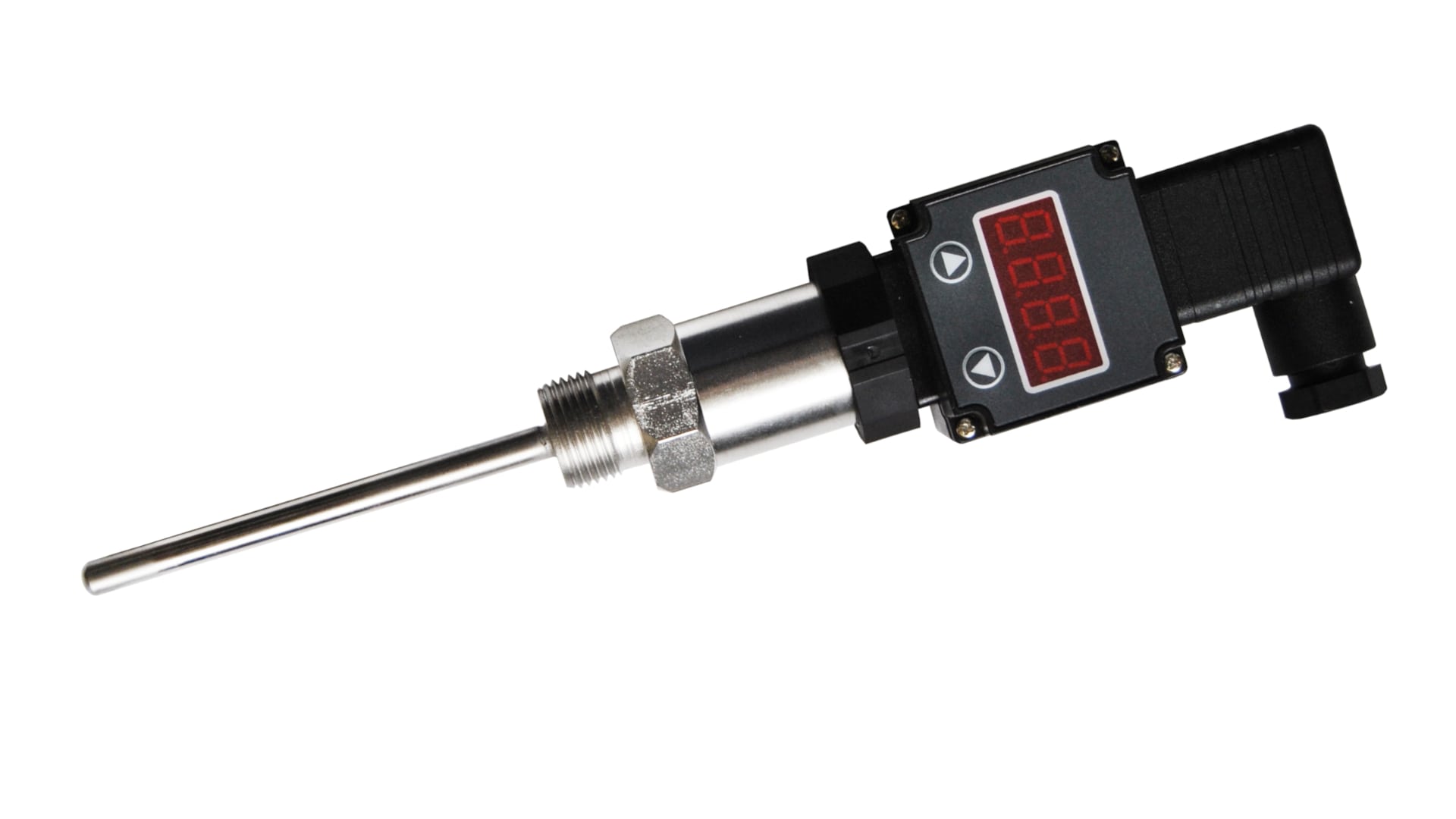

•  możliwość montażu przetwornika pomiarowego 4...20 mA lub 0...10 V.

Elementy pomiarowe występujące w czujnikach:

1. Termorezystory (na przykład Pt100, Pt500, Pt1000)
   Działanie czujnika rezystancyjnego polega na zmianie oporności wbudowanego w niego rezystora, w raz ze zmianą temperatury.
   Wykonanie: 2, 3, oraz 4-przewodowe; klasa A lub B wg normy PN-EN 60751, Klasa 1/3 B DIN
2. Czujniki termoelektryczne (na przykład termopara typ J, K, L, R, S, T)
   Termopary to elementy pomiarowe, zbudowane z dwóch różnych przewodników połączonych spoiną.
   Wykonanie: spoina odizolowana lub uziemiona; klasa I lub II.
